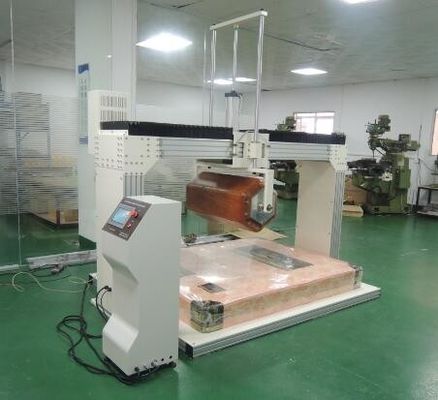

เครื่องทดสอบลูกกลิ้งที่นอนควบคุมด้วย PLC ของเซอร์โวมอเตอร์บ็อกซ์สปริง

ข้อมูลผลิตภัณฑ์ของเครื่องทดสอบที่นอน

เพื่อตรวจสอบความทนทานของที่นอนและบ็อกซ์สปริงชนิดใดก็ได้ (ไม่ว่า ของวัสดุ) โดยจำลองสภาพการใช้งานในระยะยาว

เครื่องทดสอบความทนทานของที่นอนประเภท Rollator จะกำหนดคุณภาพของการรองรับของที่นอนและสปริงบ็อกซ์หลังจากการกระแทกซ้ำๆ และการเคลื่อนไหวแบบวนซ้ำบนพื้นผิว โดยใช้กระบอกสูบหรือรูปหกเหลี่ยมเพื่อจำลองร่างกายของมนุษย์ที่กลิ้งอยู่บนที่นอนอย่างต่อเนื่อง

พารามิเตอร์ทางเทคนิคของเครื่องทดสอบที่นอน

มาตรฐานการทดสอบของเครื่องทดสอบที่นอน

ASTM F1566

คุณสมบัติของเครื่องทดสอบที่นอน

คอนโทรลเลอร์ PLC พร้อมแผงสัมผัสสีสันสดใสขนาดใหญ่

มอเตอร์: เซอร์โวมอเตอร์, การควบคุมแรงที่แม่นยำ

ขั้นตอนการทดสอบสามารถตั้งโปรแกรมบนแผงควบคุมได้

หยุดโดยอัตโนมัติหลังจากรอบที่ตั้งไว้ล่วงหน้าเสร็จสิ้น

ปุ่มหยุดฉุกเฉิน

การป้องกันขีดจำกัดการเคลื่อนย้าย

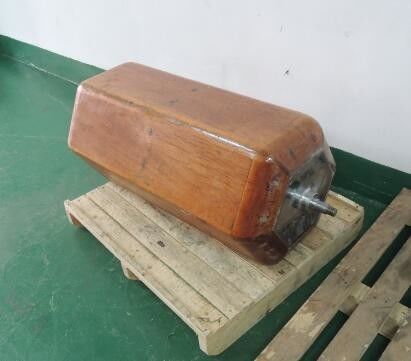

ลูกกลิ้งไม้สัมผัสพื้นผิวของที่นอนอย่างนุ่มนวล

เครื่องทดสอบที่นอนใช้สำหรับ

ที่นอนบ็อกซ์สปริง

ที่นอนสปริง

ที่นอนโพลียูรีเทน

กระบวนการทดสอบของเครื่องทดสอบที่นอน
1 กำหนดระดับความแน่นและความสูงของชิ้นงานทดสอบ
ตาม 6.7
2 การทดสอบความทนทานต้องทำตรงกลางของ
ที่นอน (วัดจากหัวถึงเท้า) ข้ามที่นอน
พื้นผิวจากด้านหนึ่งไปอีกด้านหนึ่ง
3 อาจใช้อุปกรณ์กดค้างไว้นอกลูกกลิ้ง
ทางป้องกันไม่ให้ที่นอนเคลื่อนที่
4 ระยะชักสูงสุดของลูกกลิ้งจะต้องเป็นความกว้างของ
ที่นอนลบความกว้างด้านแบนด้านหนึ่งของลูกกลิ้ง
5 จังหวะขั้นต่ำต้องไม่น้อยกว่า 70% ของ
ความกว้างของเบาะ หรือ 965 มม. (38 นิ้ว) แล้วแต่จำนวนใดจะเล็กกว่า
6 ตำแหน่งเริ่มต้นของลูกกลิ้ง วัดจากศูนย์กลาง
เส้นของลูกกลิ้งจะต้องมีความกว้างครึ่งหนึ่งของลูกกลิ้งจากด้านข้างของที่นอน โดยให้หน้าเรียบของลูกกลิ้งวางอยู่บนพื้นผิวของที่นอน

7 Stroke ถูกกำหนดโดยหนึ่งรอบผ่านพื้นที่ทดสอบ
และรอบที่กำหนดโดยสองจังหวะหรือสองรอบ
8 ที่นอนจะต้องอยู่ในตำแหน่งเดิม
ตลอดการทดสอบทั้งหมดหากการทดสอบถูกขัดจังหวะเป็นระยะเวลาหนึ่ง
เกิน 30 นาที ให้ยกลูกกลิ้งออกจากชุดและ
กลับสู่ตำแหน่งเริ่มต้นสำหรับการทดสอบเพื่อดำเนินการต่อ
9 การทดสอบจะดำเนินต่อไปทั้งหมด 100 000
รอบ
10 ปล่อยให้ตัวอย่างฟื้นตัวเป็นเวลา 60 6 5 นาที

รายงาน—รายงานข้อมูลต่อไปนี้:
1 ความสูงลดลง/เพิ่มขึ้น
2 การเปลี่ยนแปลงระดับความแน่นหนาและ
3 ความเสียหายหรือการสังเกตโครงสร้างใดๆ
