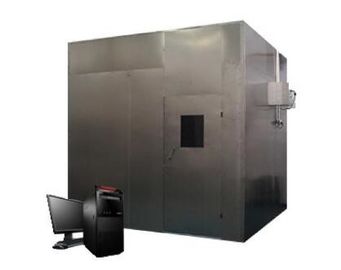

BS 6853 อุปกรณ์ทดสอบสายไฟแนวนอนเครื่องทดสอบความหนาแน่นควันไฟ

แอปพลิเคชัน

เครื่องทดสอบความหนาแน่นควันไฟสำหรับการเผาไหม้สายเคเบิล เพื่อกำหนดความหนาแน่นของควันไฟของสายไฟที่เผาไหม้ภายใต้สภาวะที่กำหนดเครื่องทดสอบความหนาแน่นของควันนี้ใช้สำหรับการเผาไหม้ในแนวนอนของสายเคเบิลหรือสายเคเบิลใยแก้วนำแสง ควันที่ปล่อยออกมาจากการเผาไหม้เปลวไฟหรือไม่มีสภาพการเผาไหม้ของเปลวไฟ อัตราการส่งผ่านแสงของควันสามารถใช้เพื่อเปรียบเทียบสายเคเบิลที่แตกต่างกันหรือการพิจารณาตาม ด้วยข้อกำหนดเฉพาะของวิธีการ

มาตรฐาน

IEC 61034-1, IEC 61034-2, BS 6853

ข้อมูลจำเพาะ

1. ห้องเผาไหม้

1.1 ใช้สแตนเลสหนา 1.5 มม. SUS304 จับจ้องอยู่ที่ขายึดด้านข้าง ซึ่งประกอบเป็นห้องเผาไหม้แบบลูกบาศก์ทั้งหมด

1.2 ขนาดภายใน: L3000 * W3000 * H3000 (มม.)

1.3 โครงสร้าง: ด้านหน้ามีกระจกสังเกตหน้าต่างทั้งสองด้านของผนังสัมพันธ์กับแต่ละชุดหน้าต่างปิดผนึกโปร่งใส ขนาด: 100mmx100mm เพื่อให้ระดับของอุปกรณ์วัดแสงผ่านลำแสงศูนย์กลางของหน้าต่างที่ปิดสนิทจาก ความสูงพื้น 2150 มม.ด้านล่างเปิดรูระบายอากาศจำนวนหนึ่งรูระบายอากาศสำหรับ 100x500mm (50 ตารางเซนติเมตร)

1.4 ด้านล่างมีหกล้อและหกล้อ

1.5 หลังคามีพัดลมดูดอากาศ

2. ระบบวัดแสง

2.1 แหล่งกำเนิดแสง: นำเข้าหลอดฮาโลเจนควอตซ์ กำลังไฟ: 100W แรงดันไฟฟ้า: 12V ผลตอบแทนแสงที่กำหนด: 2000 ~ 3000Lm

2.2 ตัวรับ: การตอบสนองของสเปกตรัมตรงกับโฟโตมิเตอร์ของคณะกรรมาธิการระหว่างประเทศว่าด้วยการส่องสว่าง (CIE)

2.3 การติดตั้ง : ติดตั้งในความยาว 150 หลอดที่ปลายด้านหนึ่ง อีกด้านหนึ่งของหน้าต่างกันฝุ่น ผนังท่อเป็นสีดำมันเงา ป้องกันแสงสะท้อน

2.4 การส่งผ่านแสง 0% ไม่มีแสงผ่าน การส่งผ่านแสง 100% โดยไม่มีการปิดกั้นอย่างสมบูรณ์

3. แหล่งกำเนิดไฟมาตรฐาน

แหล่งแอลกอฮอล์ 3.1 1.0L ของแอลกอฮอล์: เอทานอล 90%, เมทานอล 4%, น้ำ 6%

3.2 แผ่นแอลกอฮอล์ (เรือเผา): สแตนเลสหนา 1.0 มม. ด้านล่าง: 210x110 มม. พื้นผิวด้านบน: 240x140 มม. สูง 80 มม.

3.3 สถานที่ติดตั้ง: จานแอลกอฮอล์ตั้งจากพื้นสูง 100 มม. เพื่อให้อากาศไหลเวียน

4. การผสมควัน

การใช้พัดลมตั้งโต๊ะในการสูบบุหรี่ในห้องเผาไหม้จะกระจายอย่างทั่วถึงระยะเพลาพัดลมจากพื้นสูง 250 มม. ผนัง 500 มม. ปริมาณลม 7 ลูกบาศก์เมตรต่อนาทีในระหว่างการทดสอบ พัดลมเป่าในแนวนอน

5. ข้อสอบเปล่า

จุดประสงค์คือเพื่อปรับห้องเผาไหม้ให้ได้อุณหภูมิที่ต้องการ เผาตะเกียงแอลกอฮอล์ให้อยู่ในอุณหภูมิห้องเผาไหม้: 25 ± 5 ℃

6. เครื่องวัดอุณหภูมิ

ในประตูจากพื้นสูง 1.5M ห่างจากผนัง 0.5M พร้อมเซ็นเซอร์อุณหภูมิตรวจสอบอุณหภูมิห้องปฏิบัติการ

7. อุปกรณ์สุ่ม

7.1 ประกอบด้วยชุดซอฟต์แวร์วัดค่าการส่งผ่านข้อมูล สามารถแสดงผลกราฟและรายงานได้

7.2 รวมคอมพิวเตอร์และเครื่องพิมพ์: การกำหนดค่าคอมพิวเตอร์ยี่ห้อ Lenovo มีดังนี้: CPU: E4300 เมนบอร์ด: หน่วยความจำ ASUS P5KPL: Kingston 2G

7.3 ฮาร์ดไดรฟ์ 160G จอแสดงผล: ไดรฟ์ออปติคัล LCD ขนาด 15 นิ้ว: Samsung DVD

7.4 พร้อมระบบท่อไอเสียสแตนเลส(ใช้ควันแรงและประตูควบคุมไฟฟ้าตามภาพ)

7.5 วางเครื่องมือ ขนาดห้องปฏิบัติการที่แนะนำ: 4.5Mx ลึก 4Mx ลึก 4Mx ยาว 6m

7.6 ข้อกำหนดอุณหภูมิห้องห้องปฏิบัติการ: 25 +5 ° C

8. สภาพแวดล้อมในการใช้งาน

8.1 พื้นเรียบ ระบายอากาศได้ดี ไม่ติดไฟ ระเบิด ก๊าซกัดกร่อนและฝุ่นละออง

8.2 ไม่มีแหล่งกำเนิดรังสีแม่เหล็กไฟฟ้าแรงสูงในบริเวณใกล้เคียง

8.3 เว้นพื้นที่บำรุงรักษาที่เหมาะสมรอบๆ อุปกรณ์

8.4 อุณหภูมิ: 5 ° C ถึง 30 ° C

8.5 ความกดอากาศ: 86 ~ 106kpa

8.6 AC220V / 50HZ.

8.7 ช่วงความผันผวนของแรงดันไฟฟ้า: 220V ± 10%

8.8 ช่วงความผันผวนของความถี่ที่อนุญาต: 50Hz ± 1%

8.9 จำเป็นต้องให้ผู้ใช้กำหนดค่าอากาศและสวิตช์ไฟของความจุที่สอดคล้องกันในไซต์การติดตั้ง และสวิตช์นี้จะต้องใช้งานอย่างอิสระโดยอุปกรณ์

8.10 เมื่ออุปกรณ์ไม่ทำงาน อุณหภูมิของสิ่งแวดล้อมควรอยู่ภายใน 0 ~ 45 ℃
