| ชื่อแบรนด์: | SKYLINE |
| เลขรุ่น: | SL-BS 6853 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | negotiated |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 1 หน่วย / เดือน |
ตาม GB/T17651.1~2 และ IEC61034-1~2 ส่วนแรกของ "อุปกรณ์ทดสอบ" และส่วนที่สองของ "ขั้นตอนการทดสอบและข้อกำหนด" สำหรับการกำหนดความหนาแน่นควันไฟของสายเคเบิลหรือสายเคเบิลออปติคัลภายใต้เงื่อนไขเฉพาะการกำหนดความหนาแน่นของควันเป็นสิ่งสำคัญในการประเมินลักษณะการเผาไหม้ของสายเคเบิลหรือสายเคเบิล ซึ่งเกี่ยวข้องกับการอพยพของบุคลากรและการกำหนดระยะใกล้ของการดับเพลิงเครื่องมือนี้ใช้เป็นหลักในการพิจารณาความเข้มข้นของควันไฟของสายเคเบิลและสายเคเบิลออปติคัลภายใต้เงื่อนไขเฉพาะและเพื่อตรวจสอบความหนาแน่นของควันภายใต้เงื่อนไขของการลุกไหม้ด้วยเปลวไฟหรือการเผาไหม้แบบไม่มีเปลวไฟ การส่องผ่านจะใช้เป็นวิธีเปรียบเทียบสายเคเบิลหรือสายเคเบิลต่างๆ ภายใต้เงื่อนไขเฉพาะ
คุณสมบัติ
เครื่องมือนี้เกี่ยวข้องกับความเชี่ยวชาญด้านเครื่องกล การมองเห็น และอิเล็กทรอนิกส์สามด้านเป็นผลิตภัณฑ์บูรณาการทางกลและทางไฟฟ้ามีข้อดีของโครงสร้างที่เหมาะสม เสถียร และใช้งานง่ายอินเทอร์เฟซการทำงานของ WINDOWS XP สไตล์ LabVIEW และกลไกความปลอดภัยที่สมบูรณ์แบบระหว่างการทดสอบผลการวัดการแสดงผลตามเวลาจริงและวาดเส้นโค้งที่สมบูรณ์แบบแบบไดนามิก (ผ่านกราฟอัตราการแสดงผลและกราฟเวลา) ข้อมูลสามารถเก็บไว้อย่างถาวร อ่านและพิมพ์เอาต์พุต สามารถพิมพ์รายงานได้โดยตรง
ซอฟต์แวร์การวัด: เป็นข้อมูลหลักของความหนาแน่นของควันและแสง ความหนาแน่นของแสงจำเพาะ อัตราการสูบบุหรี่ อัตราการสูบบุหรี่สูงสุด และความหนาแน่นของควันเฉลี่ยสามารถทดสอบได้ที่อินเทอร์เฟซการทำงานของ WINDOWS XP+VB6.0นอกจากนี้ยังมีอินเทอร์เฟซการปฏิบัติงานสำหรับการสอบเทียบ การแก้ไข การทดสอบ การปรับพารามิเตอร์ และอื่นๆโปรแกรมใช้คอมพิวเตอร์ควบคุมอัตโนมัติ รวบรวม บันทึก และสรุปผล
หลักการ

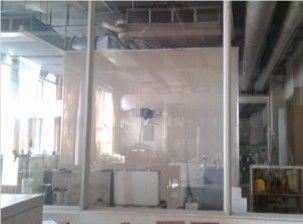

ระบบวัดความหนาแน่นควันไฟของสายเคเบิลหรือสายเคเบิลออปติคัลภายใต้สภาวะเฉพาะประกอบด้วยแหล่งกำเนิดแสง โฟโตเซลล์ซิลิคอน ตัวรับแหล่งกำเนิดแสง และระบบคอมพิวเตอร์แสงที่เกิดจากแหล่งกำเนิดแสงจะผ่านห้องทดลองความหนาแน่นของควัน 3M * 3M * 3M ทำให้เกิดลำแสงสม่ำเสมอซึ่งมีเส้นผ่านศูนย์กลาง 1.5 ม. + 0.1 ม. บนผนังตรงข้ามแหล่งกำเนิดแสงโฟโตเซลล์ที่ติดตั้งไว้ตรงกลางลำแสงจะตรวจจับความเข้มของลำแสงจากแหล่งกำเนิดแสงเมื่อห้องเผาไหม้เนื่องจากการเผาไหม้ของสายเคเบิลทำให้เกิดควันจำนวนมากการดูดกลืนแสงของโฟโตอิเล็กทริกทำให้ความเข้มของลำแสงโฟโตเซลล์ซิลิคอนลดลงโดยระบบคอมพิวเตอร์สำหรับการประมวลผลข้อมูลเราสามารถคำนวณสัมพัทธ์กับ 100% เริ่มต้นด้วยเส้นตรง การส่งผ่านแสงตอบสนอง

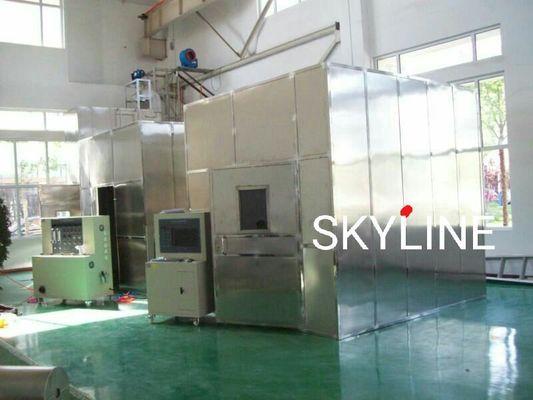

การออกแบบห้องเผาไหม้ให้ลูกค้าเลือกได้สองวิธี: วิธีแรกใช้ผนังอิฐ บริษัท ของเราจัดทำแผนการออกแบบส่งวิศวกรมืออาชีพเพื่อเป็นแนวทางในการก่อสร้างที่สองด้วยวัสดุที่เหมาะสมได้รับการแก้ไขบนโครงเหล็กมุมและห้องเผาไหม้ลูกบาศก์ทั้งหมด
องค์ประกอบอุปกรณ์

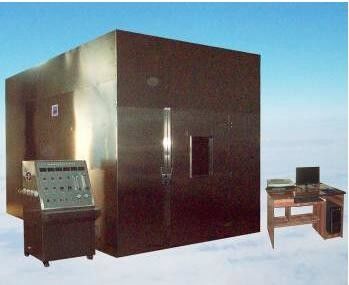

เครื่องมือทั้งหมดประกอบด้วยกล่องทดสอบแบบปิด ระบบการวัดโฟโตมิเตอร์ จานแอลกอฮอล์ ระบบการเผาไหม้ เครื่องจุดไฟ กล่องทดสอบ ตัวยึดสายเคเบิล เครื่องมือวัดอุณหภูมิ และซอฟต์แวร์ทดสอบความหนาแน่นของควันวงจรนี้ได้รับการพัฒนาโดยไมโครคอมพิวเตอร์ชิปตัวเดียวที่มีเนื้อหาด้านเทคโนโลยีสูงและมีเสถียรภาพเครื่องมือนี้เหมาะสำหรับสายทั้งหมดมีการใช้กันอย่างแพร่หลายโดยโรงงานผลิตของอุตสาหกรรมลวดและสายเคเบิลและหน่วยวิจัยและทดสอบกล่องทดสอบเป็นลูกบาศก์ทดสอบที่มีปริมาตร 27 ตร.ม.
พารามิเตอร์ทางเทคนิคโดยละเอียด
| ห้องเผาไหม้ | ขนาดภายใน : 3M x 3M x 3M รวม 27 ลูกบาศก์เมตรสามารถใช้เป็นโครงสร้างผนังอิฐและโครงสร้างเหล็กได้ตามใจลูกค้า |
| อุปกรณ์วัดระยะแฟลช |
A: แหล่งกำเนิดแสงนำเข้าหลอดฮาโลเจนควอตซ์: กำลังไฟ 100W, แรงดันไฟฟ้า: 12V, จำนวนคืนเล็กน้อย: 2000 - 3000Lm B: ตัวรับ: สำหรับตาแมวซิลิกอนการส่งผ่าน 0% จะถูกส่งผ่านโดยไม่มีแสงและอัตราการส่องผ่านคือแสง 100% โดยไม่มีการบดเคี้ยว |
| แหล่งกำเนิดไฟมาตรฐาน |
A: แหล่งกำเนิดไฟคือแอลกอฮอล์ 1.0L B: ถาดแอลกอฮอล์: สแตนเลส ด้านล่าง 210 x 110mm |
| ส่วนผสมของควัน | ควันกระจายอย่างสม่ำเสมอในห้องเผาไหม้โดยใช้พัดลมตั้งโต๊ะ |
| ข้อสอบเปล่า | ตะเกียงแอลกอฮอล์ที่เผาไหม้ทำให้อุณหภูมิห้องเผาไหม้สูงถึง 25±5℃ |
| เครื่องวัดอุณหภูมิ | ความสูงของพื้นผิวด้านในคือ 1.5 เมตรจากพื้นดินและติดตั้งเซ็นเซอร์อุณหภูมิไว้ที่ผนัง 0.5 เมตร |
| ประกอบด้วยซอฟต์แวร์การวัดที่ประกอบด้วยการส่งสัญญาณ กราฟเอาต์พุต และรายงาน | |
| คอมพิวเตอร์ (เครื่องพิมพ์จัดเตรียมให้เอง) | |
| พลัง | 220V, 4KW.(ควรระบุกำลังไฟรวมของอุปกรณ์) |
| ความหนาแน่นของควัน | 0 - 924 เกียร์อัตโนมัติ 6 เกียร์ |
| ช่วงการวัด | 0.0001—100% |
| ความแม่นยำในการวัด | ±3% |
| แรงดันใช้งาน | 200—240V 50Hz |
| อุณหภูมิโดยรอบ | อุณหภูมิห้อง—40℃ |
| อุณหภูมิสัมพัทธ์ | ≤85% |
| สภาพแวดล้อมในการทำงาน | จำเป็นต้องหลีกเลี่ยงแสงโดยตรงและไม่มีการบังคับการไหลของอากาศระหว่างการทำงานของเครื่องมือ |
พารามิเตอร์อื่นๆ และบทนำ
ก. ประตูหน้ามีหน้าต่างและช่องมองภาพแบบทึบที่สามารถปิดกั้นกิจกรรมการตรวจสอบได้
ข ด้านล่างของกล่องสี่เหลี่ยมมีอุปกรณ์จุดระเบิดอัตโนมัติ และด้านบนติดตั้งอุปกรณ์ควบคุมแรงดันภายในของกล่อง
c.แหล่งกำเนิดแสง: หลอดไส้สำหรับ 12V ความยาวคลื่นแสงจาก 400 ถึง 750nm
d.Acceptor: สำหรับซิลิคอนโฟโตเซลล์ การส่งผ่าน 0% จะถูกส่งผ่านโดยไม่มีแสงและอัตราการส่องผ่านคือแสง 100% โดยไม่มีการบดเคี้ยว
e.ระบบการเผาไหม้: ประกอบด้วยวาล์วควบคุมแรงดัน ตัวกรอง เครื่องวัดอัตราการไหลของวาล์ว และหัวเผา
f.Burner: ประกอบด้วยเครื่องจุดไฟและจานแอลกอฮอล์และวางไว้ตรงกลางของตัวอย่าง
การกำหนดค่าหลัก
| เดสก์ท็อป (รวมถึงหน้าจอแสดงผล) | 1 ชุด |
| เทมเพลตทึบแสง | 1 |
| หลอดไฟสำรอง | 2 |
| คำแนะนำ | 1 |
| ใบรับรอง | 1 |
| เลนส์สอบเทียบ | 2 |
| เครื่องพิมพ์ | 1 |
| ซอฟต์แวร์วิเคราะห์ | 1 |
| ประตูน้ำกิจกรรม | 1 |
ความหนาแน่นของควันของสายเคเบิลคืออะไร?
