บ้าน ผลิตภัณฑ์อุปกรณ์ทดสอบไฟ

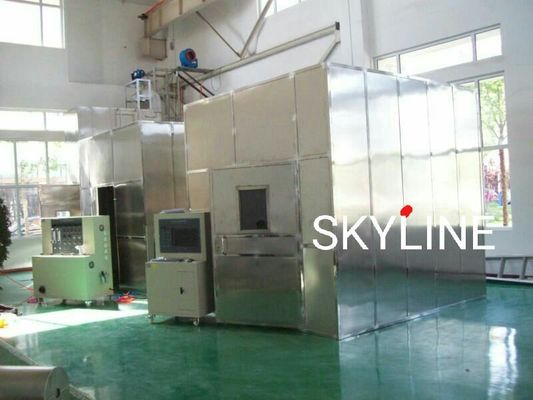

IEC61034 สายไฟและสายไฟเครื่องทดสอบความหนาแน่นควันไฟพร้อมโครงเผาไหม้โครงสร้างเหล็ก

IEC61034 สายไฟและสายไฟเครื่องทดสอบความหนาแน่นควันไฟพร้อมโครงเผาไหม้โครงสร้างเหล็ก

  • IEC61034 สายไฟและสายไฟเครื่องทดสอบความหนาแน่นควันไฟพร้อมโครงเผาไหม้โครงสร้างเหล็ก
IEC61034 สายไฟและสายไฟเครื่องทดสอบความหนาแน่นควันไฟพร้อมโครงเผาไหม้โครงสร้างเหล็ก
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: SKYLINE
ได้รับการรับรอง: CE
หมายเลขรุ่น: SL-7602Y
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 หน่วย
ราคา: negotiated
รายละเอียดการบรรจุ: กรณีไม้อัด
เวลาการส่งมอบ: ทำงาน 10 วัน
เงื่อนไขการชำระเงิน: T / T, L / C, Western Union, MoneyGram
สามารถในการผลิต: 1 หน่วย / เดือน
ติดต่อ
รายละเอียดสินค้า
มาตรฐาน: IEC61034-1997, GA306.1-2007 เป็นต้น ขนาดห้องเผาไหม้: W3000*D3000*H3000mm (27m3)
วัสดุ: สแตนเลส ช่วงการวัด: 0-100%
เซนเซอร์: ตาแมว, ความต้านทานโหลด≤100Ω
แสงสูง:

flammability test chamber

,

flammability testing labs

IEC61034 เครื่องทดสอบความหนาแน่นของควันไฟสายไฟและสายเคเบิลพร้อมห้องเผาไหม้โครงสร้างเหล็ก


คำอธิบาย

ตาม IEC61034-1~2 ส่วนแรกของ "อุปกรณ์ทดสอบ" และส่วนที่สองของ "ขั้นตอนการทดสอบและข้อกำหนด" สำหรับการกำหนดความหนาแน่นควันไฟของสายเคเบิลหรือสายเคเบิลออปติคัลภายใต้เงื่อนไขเฉพาะการกำหนดความหนาแน่นของควันเป็นสิ่งสำคัญในการประเมินลักษณะการเผาไหม้ของสายเคเบิลหรือสายเคเบิล ซึ่งเกี่ยวข้องกับการอพยพของบุคลากรและการกำหนดระยะใกล้ของการดับเพลิงเครื่องมือนี้ใช้เป็นหลักในการพิจารณาความเข้มข้นของควันไฟของสายเคเบิลและสายเคเบิลออปติคัลภายใต้เงื่อนไขเฉพาะและเพื่อตรวจสอบความหนาแน่นของควันภายใต้เงื่อนไขของการลุกไหม้ด้วยเปลวไฟหรือการเผาไหม้แบบไม่มีเปลวไฟ การส่องผ่านจะใช้เป็นวิธีเปรียบเทียบสายเคเบิลหรือสายเคเบิลต่างๆ ภายใต้เงื่อนไขเฉพาะ



คุณสมบัติ

เครื่องมือนี้เกี่ยวข้องกับความเชี่ยวชาญด้านเครื่องกล การมองเห็น และอิเล็กทรอนิกส์สามด้านเป็นผลิตภัณฑ์บูรณาการทางกลและทางไฟฟ้ามีข้อดีของโครงสร้างที่เหมาะสม เสถียร และใช้งานง่ายอินเทอร์เฟซการทำงานของ WINDOWS XP สไตล์ Lab VIEW และกลไกความปลอดภัยที่สมบูรณ์แบบระหว่างการทดสอบผลการวัดการแสดงผลตามเวลาจริงและวาดเส้นโค้งที่สมบูรณ์แบบแบบไดนามิก (ผ่านกราฟอัตราการแสดงผลและกราฟเวลา) ข้อมูลสามารถเก็บไว้อย่างถาวร อ่านและพิมพ์เอาต์พุต สามารถพิมพ์รายงานได้โดยตรง

ซอฟต์แวร์การวัด: ข้อมูลหลักของความหนาแน่นของควันและแสง ความหนาแน่นของแสงจำเพาะ อัตราการสูบบุหรี่ อัตราการสูบบุหรี่สูงสุด และความหนาแน่นของควันเฉลี่ย สามารถทดสอบได้ที่อินเทอร์เฟซการทำงานของ WINDOWS XP+VB6.0นอกจากนี้ยังมีอินเทอร์เฟซการปฏิบัติงานสำหรับการสอบเทียบ การแก้ไข การทดสอบ การปรับพารามิเตอร์ และอื่นๆโปรแกรมใช้คอมพิวเตอร์ควบคุมอัตโนมัติ รวบรวม บันทึก และสรุปผลดูรูปที่ 1 รูปที่ 2



รูปที่ 1: แผนภูมิเส้นโค้งการส่งผ่านแสงSmoke-Density-Test-Machine-For-Wire-And-Cable1.jpg

รูปที่ 2: แบบฟอร์มรายงานผลการทดสอบ




หลักการ

ระบบวัดความหนาแน่นควันไฟของสายเคเบิลหรือสายเคเบิลออปติคัลภายใต้สภาวะเฉพาะประกอบด้วยแหล่งกำเนิดแสง โฟโตเซลล์ซิลิคอน ตัวรับแหล่งกำเนิดแสง และระบบคอมพิวเตอร์แสงที่เกิดจากแหล่งกำเนิดแสงจะผ่านห้องทดลองความหนาแน่นของควัน 3M * 3M * 3M ทำให้เกิดลำแสงสม่ำเสมอซึ่งมีเส้นผ่านศูนย์กลาง 1.5 ม. + 0.1 ม. บนผนังตรงข้ามแหล่งกำเนิดแสงโฟโตเซลล์ที่ติดตั้งไว้ตรงกลางลำแสงจะตรวจจับความเข้มของลำแสงจากแหล่งกำเนิดแสงเมื่อห้องเผาไหม้เนื่องจากการเผาไหม้ของสายเคเบิลทำให้เกิดควันจำนวนมากการดูดกลืนแสงของโฟโตอิเล็กทริกทำให้ความเข้มของลำแสงโฟโตเซลล์ซิลิคอนลดลงโดยระบบคอมพิวเตอร์สำหรับการประมวลผลข้อมูลเราสามารถคำนวณสัมพัทธ์กับ 100% เริ่มต้นด้วยเส้นตรง การส่งผ่านแสงตอบสนอง

การออกแบบห้องเผาไหม้ให้ลูกค้าเลือกได้สองวิธี: วิธีแรกใช้ผนังอิฐ บริษัท ของเราจัดทำแผนการออกแบบส่งวิศวกรมืออาชีพเพื่อเป็นแนวทางในการก่อสร้างที่สองด้วยวัสดุที่เหมาะสมได้รับการแก้ไขบนโครงเหล็กมุมและห้องเผาไหม้ลูกบาศก์ทั้งหมด



องค์ประกอบอุปกรณ์

เครื่องมือทั้งหมดประกอบด้วยกล่องทดสอบแบบปิด ระบบการวัดโฟโตมิเตอร์ จานแอลกอฮอล์ ระบบการเผาไหม้ เครื่องจุดไฟ กล่องทดสอบ ตัวยึดสายเคเบิล เครื่องมือวัดอุณหภูมิ และซอฟต์แวร์ทดสอบความหนาแน่นของควันวงจรนี้ได้รับการพัฒนาโดยไมโครคอมพิวเตอร์ชิปตัวเดียวที่มีเนื้อหาด้านเทคโนโลยีสูงและประสิทธิภาพที่เสถียรเครื่องมือนี้เหมาะสำหรับสายทั้งหมดมีการใช้กันอย่างแพร่หลายโดยโรงงานผลิตของอุตสาหกรรมลวดและสายเคเบิลและหน่วยวิจัยและทดสอบกล่องทดสอบเป็นลูกบาศก์ทดสอบที่มีปริมาตร 27 ตร.ม.



พารามิเตอร์ทางเทคนิคโดยละเอียด

ห้องเผาไหม้ ขนาดภายใน : 3M x 3M x 3M รวม 27 ลูกบาศก์เมตรสามารถใช้เป็นโครงสร้างผนังอิฐและโครงสร้างเหล็กได้ตามใจลูกค้า
อุปกรณ์วัดระยะแฟลช

A: แหล่งกำเนิดแสงนำเข้าหลอดฮาโลเจนควอตซ์: กำลังไฟ 100W, แรงดันไฟฟ้า: 12V, จำนวนคืนเล็กน้อย: 2000 - 3000Lm

B: ตัวรับ: สำหรับตาแมวซิลิกอนการส่งผ่าน 0% จะถูกส่งผ่านโดยไม่มีแสงและอัตราการส่องผ่านคือแสง 100% โดยไม่มีการบดเคี้ยว

แหล่งกำเนิดไฟมาตรฐาน

A: แหล่งกำเนิดไฟคือแอลกอฮอล์ 1.0L

B: ถาดแอลกอฮอล์: สแตนเลส ด้านล่าง 210 x 110mm

ส่วนผสมของควัน ควันกระจายอย่างสม่ำเสมอในห้องเผาไหม้โดยใช้พัดลมตั้งโต๊ะ
ข้อสอบเปล่า ตะเกียงแอลกอฮอล์ที่เผาไหม้ทำให้อุณหภูมิห้องเผาไหม้สูงถึง 25±5℃
เครื่องวัดอุณหภูมิ ความสูงของพื้นผิวด้านในคือ 1.5 เมตรจากพื้นดินและติดตั้งเซ็นเซอร์อุณหภูมิไว้ที่ผนัง 0.5 เมตร
ประกอบด้วยซอฟต์แวร์การวัดที่ประกอบด้วยการส่งสัญญาณ กราฟเอาต์พุต และรายงาน
คอมพิวเตอร์ (เครื่องพิมพ์จัดเตรียมให้เอง)
พลัง 220V, 4KW.(ควรระบุกำลังไฟรวมของอุปกรณ์)
ความหนาแน่นของควัน 0 - 924 เกียร์อัตโนมัติ 6 เกียร์
ช่วงการวัด 0.0001—100%
ความแม่นยำในการวัด ±3%
แรงดันใช้งาน 200—240V 50Hz
อุณหภูมิโดยรอบ อุณหภูมิห้อง—40℃
อุณหภูมิสัมพัทธ์ ≤85%
สภาพแวดล้อมในการทำงาน จำเป็นต้องหลีกเลี่ยงแสงโดยตรงและไม่มีการบังคับการไหลของอากาศระหว่างการทำงานของเครื่องมือ



5. พารามิเตอร์และบทนำอื่นๆ

ก.ประตูหน้ามีหน้าต่างและช่องมองภาพแบบทึบที่สามารถกีดขวางกิจกรรมการตรวจสอบได้

ข ด้านล่างของกล่องสี่เหลี่ยมมีอุปกรณ์จุดระเบิดอัตโนมัติ และด้านบนติดตั้งอุปกรณ์ควบคุมแรงดันภายในของกล่อง

c.แหล่งกำเนิดแสง: หลอดไส้สำหรับ 12V ความยาวคลื่นแสงจาก 400 ถึง 750nm

d.Acceptor: สำหรับซิลิคอนโฟโตเซลล์ การส่งผ่าน 0% จะถูกส่งผ่านโดยไม่มีแสงและอัตราการส่องผ่านคือแสง 100% โดยไม่มีการบดเคี้ยว

e.ระบบการเผาไหม้: ประกอบด้วยวาล์วควบคุมแรงดัน ตัวกรอง เครื่องวัดอัตราการไหลของวาล์ว และหัวเผา

f.Burner: ประกอบด้วยเครื่องจุดไฟและจานแอลกอฮอล์และวางไว้ตรงกลางตัวอย่าง



6. การกำหนดค่าหลัก

เดสก์ท็อป (รวมถึงหน้าจอแสดงผล) 1 ชุด
เทมเพลตทึบแสง 1
หลอดไฟสำรอง 2
คำแนะนำ 1
ใบรับรอง 1
เลนส์สอบเทียบ 2
เครื่องพิมพ์ 1
ซอฟต์แวร์วิเคราะห์ 1
ประตูน้ำกิจกรรม 1





สายไฟและสายเคเบิลต่างกันอย่างไร?
ข้อแตกต่างระหว่างสายไฟและสายเคเบิล 1 สายเคเบิลคู่บิดเกลียว – สายเคเบิลคู่บิดเบี้ยวมีสายเคเบิลสองเส้นที่พันกันการบิดเกลียวสามารถหลีกเลี่ยงเสียงรบกวน... 2 สายเคเบิลตัวนำหลายตัว – สายเคเบิลตัวนำหลายตัวมีตัวนำไฟฟ้าตั้งแต่สองตัวขึ้นไปที่หุ้มฉนวนจากกัน
