หอทดสอบเปลวไฟสำหรับสายไฟฟ้าภายใต้สภาวะที่เกิดไฟไหม้วงจรความสมบูรณ์

ห้องทดสอบเปลวไฟสำหรับสายไฟฟ้าภายใต้สภาวะไฟ ความสมบูรณ์ของวงจร

มาตรฐาน

IEC 60331-21

การทดสอบสายไฟภายใต้สภาวะที่เกิดไฟไหม้ - ความสมบูรณ์ของวงจร - ส่วนที่ 21: ขั้นตอนและข้อกำหนด - สายไฟที่มีแรงดันไฟฟ้าไม่เกิน 0,6 / 1,0 kV

ข้อมูลจำเพาะ

2. หลักการออกแบบเครื่องทดสอบการเผาไหม้ของสายเคเบิลและสายเคเบิล:

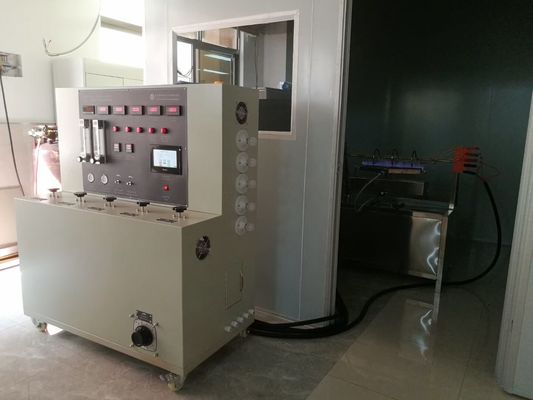

เครื่องทดสอบความสมบูรณ์ของสายไฟและสายเคเบิลแบ่งออกเป็นสามส่วน: กล่องเผาไหม้ โครงการเผาไหม้ และกล่องควบคุม ซึ่งทั้งหมดสามารถเคลื่อนย้ายแยกกันได้อุปกรณ์แต่ละชิ้นมีล้อเลื่อนที่ด้านล่างเพื่อการเคลื่อนย้ายและสุขอนามัยที่ง่ายดายอุปกรณ์ที่ใช้สำหรับสายไฟและสายเคเบิลที่ต้องการความสมบูรณ์ของเส้นเมื่อใช้เปลวไฟที่มีอุณหภูมิไม่ต่ำกว่า 750 ° C (การควบคุมความร้อนที่ส่งออก) สำหรับการทดสอบไฟแต่ละครั้ง

พารามิเตอร์ทางเทคนิคของเครื่องทดสอบการเผาไหม้ความสมบูรณ์ของสายเคเบิลและสายเคเบิล:

1. การออกแบบห้องเผาไหม้

ยึดกับฉากยึดเหล็กทำมุมด้วยวัสดุที่เหมาะสมเพื่อสร้างห้องเผาไหม้แบบลูกบาศก์ทั้งหมด

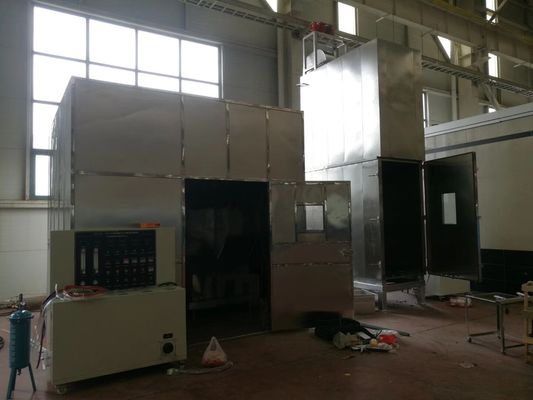

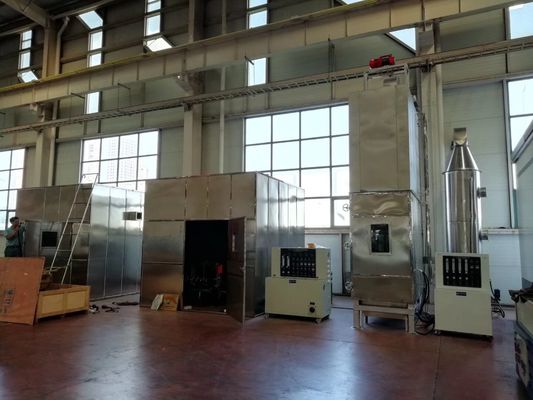

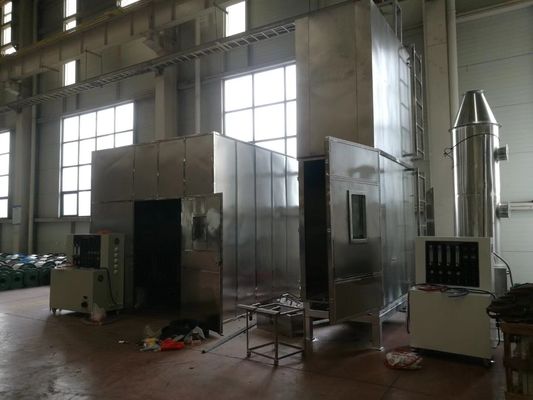

ห้องเผาไหม้ : ขนาดภายใน : 3M x 3M x 3M รวม 27 ลูกบาศก์เมตร

เป็นโครงสร้างผนังอิฐหรือโครงสร้างแผ่นเหล็กที่ลูกค้าเลือก

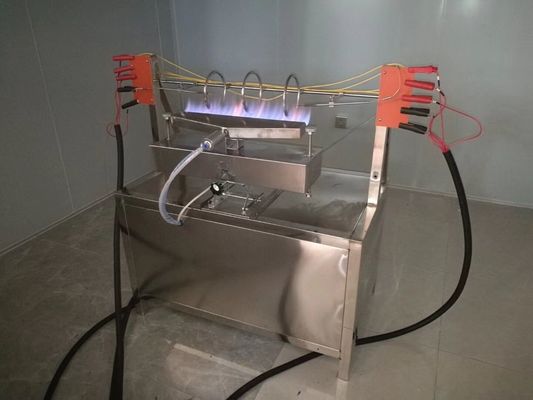

2. ที่จับตัวอย่าง: ตัวอย่างประกอบด้วยส่วนรองรับวงแหวนโลหะสองหรือสามอันที่มีเส้นผ่านศูนย์กลางภายในประมาณ 150 มม.

3. อุปกรณ์การเผาไหม้:

(1) Blowtorch: หัวพ่นแก๊สโพรเพนที่มีความยาวเล็กน้อย 500 มม. และกว้าง 15 มม. สำหรับหัวฉีดที่มีเครื่องผสม Venturi

(2) เครื่องวัดการไหล: เครื่องวัดการไหลของอากาศ: 80L/min, เครื่องวัดการไหลของโพรเพน: 5L/min

(3) องค์ประกอบของระบบควบคุม blowtorch: วาล์วควบคุมความดัน, เครื่องจุดไฟ piezoelectric, อุปกรณ์ flameout, เทอร์โมคัปเปิลควบคุมอุณหภูมิ,

แหล่งก๊าซ (บริษัทของคุณเป็นเจ้าของ), อุปกรณ์จุดระเบิด, ท่อส่งก๊าซ, เครื่องวัดการไหล, เครื่องผสม venturi,

เครื่องเป่าลม บอลวาล์ว ท่อลม ขวดอัดอากาศ (บริษัทคุณเป็นเจ้าของ)

(4) ตัวจับเวลา: 0 ~ 99.99s / m / h สามารถตั้งค่าได้โดยพลการ

(5) อุปกรณ์จุดระเบิด: สำหรับการจุดระเบิดอัตโนมัติ

(6) ตัวควบคุมอุณหภูมิ: ประกอบด้วยส่วนตรวจสอบอุณหภูมิสองส่วน,

ช่วงอุณหภูมิ: 0 ~ 1,000 ° C สามารถตั้งค่าได้โดยพลการ

4. โหลดสาย:

(1) หม้อแปลงทดสอบ: 3000VA สาม (2) แรงดันทดสอบ: AC1000V

(3) กระแสไฟทดสอบ: 3A

. ประเภทต่าง ๆ มีอะไรบ้างสาย?
สายเคเบิลส่วนใหญ่ใช้เพื่อส่งสัญญาณไฟฟ้าและโทรคมนาคมสายเคเบิลมีหลายประเภท รวมถึงสายบิดเกลียว สายโคแอกเชียล สายเคเบิลแบบหลายตัวนำ และสายไฟเบอร์ออปติกสายเคเบิลคู่บิดเกลียวมีสายเคเบิลสองเส้นที่พันกันและส่วนใหญ่ใช้เพื่อส่งสัญญาณ
