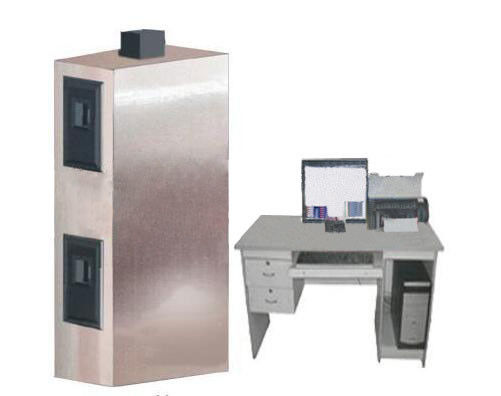

สายเคเบิล UL 1666 ติดตั้งในแนวตั้งในเครื่องทดสอบการทนไฟของเพลา
มาตรฐานการทดสอบ
UL1666,ANSI/ASTM D 5207 และ UL 1581, ANSI/ASTM D 5025
UL1666<<ทดสอบความสูงของการแพร่เปลวไฟของสายไฟฟ้าและใยแก้วนำแสงที่ติดตั้งในแนวตั้งในแกน>>
พารามิเตอร์
1. U-type pressure gauge: วัดความดันห้องที่ 0-12PA;
2. ไฮโกรมิเตอร์: การวัดอุณหภูมิและความชื้นในห้อง;
3. โครงสร้างของห้อง: โครงสร้างโดยรวมของผนังคอนกรีตด้วยอิฐ ชั้นแรกคือ 1.22 เมตร ชั้นที่สองคือ 3.66 เมตร ด้านบนเป็น 2.24 เมตรขนาดภายนอก: 7.12M สูง x1.3M กว้าง x2.5M ยาว;
4. โครงสร้างผนังมีความหนาแน่น 106lb / ft3 (1698kd / m3) ของคอนกรีต ค่าการนำความร้อน (k) ที่ 21.1 ℃ สำหรับ 0.38Btu (0.055W / mk);
5. ชั้นที่หนึ่งและสองโดยน้ำหนักสามัญหนา 203 มม. ขององค์ประกอบซีเมนต์ หลังคาทำจากผนังเพื่อให้แน่ใจว่ามีความรัดกุม
6. รูวัดในชั้นที่สองต้องอยู่เหนือรูแนวตั้งของรูวัดชั้นแรก (305 มม. x 610 มม.) แต่ละรูจะอยู่ที่ 203 มม. หลังกล่องและ 102 มม. จากด้านข้างของกล่อง
อุปกรณ์จุดระเบิด
1. ติดตั้งท่อเหล็ก 1/2 นิ้ว ข้องอท่อ 1/2 นิ้ว และแผ่นกระจายการจุดระเบิดของเหล็ก และติดตั้งเครื่องวัดอัตราการไหลของโพรเพนที่สถานที่ที่ฉีดแก๊ส
2. พัดลม: ติดตั้งพัดลมดูดอากาศและเครื่องวัดความเร็วลมที่ทางออกของกล่องทดสอบ
3. แหล่งกำเนิดการเผาไหม้: ก๊าซที่จ่ายให้กับเครื่องจุดไฟจะต้องเป็นโพรเพนเกรด CP และความร้อนต่อลูกบาศก์ฟุตคือ 2500 Btu
4. พัดลมดูดอากาศและท่อลำเลียง: ติดตั้งท่อลำเลียงเหล็กไว้ที่กึ่งกลางด้านบนของกล่องทดสอบพัดลมดูดอากาศเชื่อมต่อกับท่อลำเลียง
6. เครื่องมือทดสอบอุณหภูมิและการไหล: วางเทอร์โมคัปเปิลปลอกนิกเกิล 28 ชนิดพิเศษแปดตัวในถังที่สอง เทอร์โมคัปเปิลหนึ่งตัววางอยู่ในถังแรก และวางเทอร์โมคัปเปิลปลอกนิกเกิลชนิดพิเศษ 28 ที่ชั้นหนึ่งศูนย์กลางของเพดานขยายออกไป 1 ± 1 / 16 (25.4 ± 1.6 มม.) ในแนวตั้งฉากกับเพดาน และเทอร์โมคัปเปิลได้รับการทดสอบก่อนที่จะกำหนดอุณหภูมิห้องทดสอบ
7. โพรบวัดความเร็วลมแบบสองทางวางอยู่ที่กึ่งกลางแนวนอนและแนวตั้งของช่องแรก และโพรบวัดความเร็วจะเชื่อมต่อกับเกจวัดแรงดันอิเล็กทรอนิกส์เพื่อให้ได้แรงดันที่แตกต่างกัน
8. เครื่องมือเก็บข้อมูล: ใช้ PLC และคอมพิวเตอร์ระบบเก็บข้อมูลดิจิทัลจะรวบรวมและบันทึกความเร็วลมที่รูทางเข้าและอุณหภูมิของเทอร์โมคัปเปิลของรูชั้นที่สองทุกๆ 5 วินาทีและแสดงเส้นโค้ง
