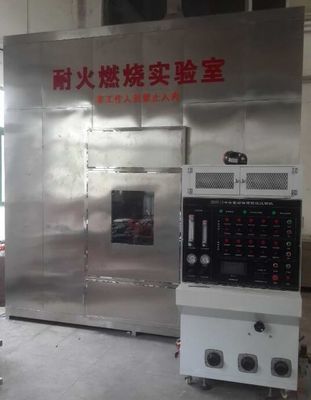

BS6387 สายอุปกรณ์ทดสอบอัคคีภัยที่จำเป็นสำหรับการรักษาความสมบูรณ์ของวงจรภายใต้สภาวะที่เกิดไฟ

BS6387 อุปกรณ์ทดสอบสำหรับสายเคเบิลที่จำเป็นในการรักษาความสมบูรณ์ของวงจรภายใต้สภาวะที่เกิดไฟไหม้

สรุป

เครื่องทดสอบความทนทานต่อไฟของสายเคเบิลที่ต้องการ
เพื่อรักษาความสมบูรณ์ของวงจรภายใต้สภาวะที่เกิดไฟไหม้ใช้ได้กับสายเคเบิลของ
แรงดันไฟฟ้าไม่เกิน 600/1 000 V และมีเส้นผ่านศูนย์กลางโดยรวมน้อยกว่าหรือ
เท่ากับ 20 มม.

เป็นไปตามมาตรฐาน BS6387

การทดสอบที่กำหนดใน British Standard นี้ใช้กับสายเคเบิลที่มีตั้งแต่สองตัวขึ้นไป
ตัวนำที่หุ้มฉนวน ไม่ว่าสายเคเบิลจะรวมโลหะอื่นหรือไม่ก็ตาม
ส่วนประกอบต่างๆ เช่น เกราะ หน้าจอ หรือตัวนำป้องกันวงจรข้อสอบก็เช่นกัน
ใช้ได้กับสายเคเบิลที่มีตัวนำหุ้มฉนวนหนึ่งตัวโดยมีเงื่อนไขว่าสายเคเบิล
รวมองค์ประกอบโลหะอื่น ๆ อย่างน้อยหนึ่งชิ้นการทดสอบนี้ใช้ไม่ได้กับ
สายเคเบิลที่มีตัวนำหุ้มฉนวนเพียงตัวเดียว แต่ไม่มีองค์ประกอบที่เป็นโลหะอื่น

องค์ประกอบอุปกรณ์

1. การทดสอบความทนทานต่อการยิงเพียงอย่างเดียว

การทดสอบความทนทานต่ออัคคีภัยประกอบด้วยส่วนต่อไปนี้: ระบบรองรับสายเคเบิล อุปกรณ์ตรวจจับแบบต่อเนื่อง แหล่งความร้อน

ระบบรองรับสายเคเบิล: สายเคเบิลยึดปลอกสายเคเบิลด้านข้างผ่านคลิปหนีบส่วนตรงกลางของสายเคเบิลยึดด้วยวงแหวนโลหะสองวง (ระยะห่าง 300 มม.) และวงแหวนโลหะต่อสายดินกับส่วนโลหะอื่นๆ ของอุปกรณ์อุปกรณ์รองรับสายเคเบิลแสดงไว้ในรูปที่ 1 สำหรับสายเคเบิลที่ไม่มีเกราะที่มีเส้นผ่านศูนย์กลางน้อยกว่า 10 มม. หรือสายเคเบิลอื่นๆ ที่มีการเคลื่อนตัวที่สำคัญระหว่างการทดสอบ จะมีวงแหวนโลหะ 3 วง โดยแต่ละอันจับจ้องอยู่ที่วงแหวนโลหะเดิมที่มีขนาดประมาณ 150 มม.

2. อุปกรณ์ตรวจจับแบบต่อเนื่อง: ให้กระแสไหลผ่านแกนทั้งหมดของสายเคเบิล หม้อแปลงไฟฟ้าแบบสามเฟสที่เชื่อมต่อกับดาว หรือหม้อแปลงไฟฟ้าแบบเฟสเดียว 3 ตัว (หรือหม้อแปลงแบบเฟสเดียวหากการทดสอบเป็นสายเคเบิลแบบแกนเดียว) และมีเพียงพอ ความสามารถในการรักษากระแสไฟรั่วสูงสุดที่อนุญาตได้ 3A ที่แรงดันทดสอบต่อหลอดไฟเข้ากับสายไฟหลักแต่ละเส้นที่ปลายอีกด้านของสายเคเบิล และใช้กระแสไฟประมาณ 0.25A ที่แรงดันไฟฟ้าที่กำหนดของสายเคเบิล

3.แหล่งความร้อน:
1. ความร้อนคือหัวเผาก๊าซแบบท่อยาว 610 มม. ที่สามารถบังคับให้มีก๊าซมีเทนและเปลวไฟอย่างเข้มข้น
2. การวัดอุณหภูมิ: วางเทอร์โมมิเตอร์ขนาดเส้นผ่านศูนย์กลาง 2 มม. ใกล้กับช่องอากาศเข้า ขนานกับหัวเตาที่สูงกว่า 75 มม
3. ทดสอบอุณหภูมิเปลวไฟและเวลา: (ดูเกรดการเผาไหม้ BS6387)
A 650. C ± 40 °C - 3 ชั่วโมง
B 750. C ± 40 °C - 3 ชั่วโมง
C 950. C ± 40 °C - 3 ชั่วโมง
S 950. C ± 40 °C -20 นาที

4. ตัวอย่างสายเคเบิล: ตัวอย่างคือส่วนของผลิตภัณฑ์สำเร็จรูป ไม่น้อยกว่า 1200 มม. และถอดปลอกหุ้มและชั้นปิด 100 มม. ที่ปลายทั้งสองข้างสายไฟที่ปลายสายเคเบิลควรเป็นไปตามการเชื่อมต่อทางไฟฟ้า
5. แรงดันทดสอบ: ปรับได้ 200 ~ 1000V

. ประเภทต่าง ๆ มีอะไรบ้างการทดสอบไฟ?
การทดสอบอัคคีภัย – เช่น ปฏิกิริยาและความทนทานต่อการทดสอบอัคคีภัยของวัสดุและโครงสร้าง และการทดสอบประสิทธิภาพของส่วนประกอบและระบบป้องกันอัคคีภัย (เช่น เครื่องดับเพลิงและสปริงเกลอร์) ของระบบตรวจจับและเตือนภัยและสายเคเบิล และระบบระบายอากาศควันและความร้อน
