| ชื่อแบรนด์: | SKYLINE |
| เลขรุ่น: | SL-E04 |
| ขั้นต่ำ: | 1 หน่วย |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ MoneyGram |
| ความสามารถในการจําหน่าย: | 20 / เดือน |

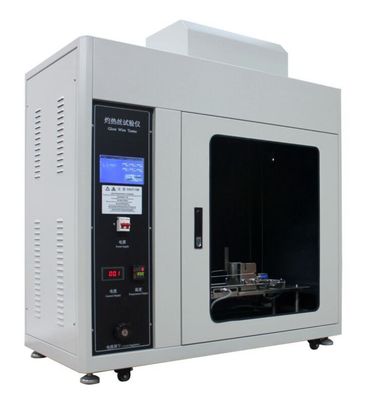

อุปกรณ์ทดสอบอิเล็กทรอนิกส์ IEC60695-5-10 อุปกรณ์ทดสอบลวดเรืองแสง
แอปพลิเคชัน
• ดิเครื่องทดสอบลวดเรืองแสงได้รับการออกแบบมาเพื่อทำการทดสอบอันตรายจากไฟไหม้ในผลิตภัณฑ์ทางเทคนิคทางไฟฟ้าตามข้อกำหนดของมาตรฐานสากล
• ชุดควบคุมมีชุดควบคุมและการวัดแสงทั้งหมดที่จำเป็นสำหรับการตั้งอุณหภูมิของลวดเรืองแสงอย่างแม่นยำกระแสลวดจะแปรผันอย่างต่อเนื่องโดยใช้คอนโทรลเลอร์ที่ติดตั้งบนแผงควบคุมและถูกตรวจสอบโดยแอมมิเตอร์ในตัว
• มีการติดตั้งตัวแสดงอุณหภูมิแบบดิจิตอล ซึ่งเมื่อใช้ร่วมกับเทอร์โมคัปเปิลที่ให้มา จะวัดอุณหภูมิลวดเรืองแสงได้อย่างแม่นยำวงจรไฟฟ้าของชุดควบคุมได้รับการปกป้องอย่างเต็มที่จากฟิวส์และเซอร์กิตเบรกเกอร์ขนาดเล็ก และรวมสวิตช์เปิด/ปิดไฟหลักและการควบคุมด้วยปุ่มกดของกระแสไฟขาออกตู้เก็บของในตัวพร้อมหน้าต่างบานใหญ่และภายในสีเข้ม
พารามิเตอร์ทางเทคนิค
| เส้นผ่านศูนย์กลางลวดเรืองแสง | 4mm±0.04mmNi/Cr(80/20) |
| ช่วงอุณหภูมิ | 500 ~ 750℃±10℃；750 ~ 960℃±15℃ |
| เส้นผ่านศูนย์กลางของเทอร์โมคัปเปิล | 0.5 มม. Type K (Ni/Cr - Ni/Al), ปลอกหุ้มเกราะสามารถทนต่ออุณหภูมิ-40~ 1100 °C |
| เวลาเหี่ยวเฉา | 30s±0.1s (ตัวจับเวลาแบบดิจิตอล OMRON H5CN-XAN-Z, 0-9999s, ตารางที่ตั้งไว้ล่วงหน้า) |
| เวลาปิดไฟ | 0-999.9 s ± 0.1 s, บันทึกอัตโนมัติ, หมดเวลาเอง |
| เวลาดับไฟ | 0-999.9 s ± 0.1 s, บันทึกอัตโนมัติ, หมดเวลาเอง |
| รีดผ้าอย่างล้ำลึก | 7 มม. ± 0.5 มม. |
| ความดันตัวอย่าง | 1N ± 0.2 N |
| ทดสอบความเร็ว | 18±3mm/s |
| พื้นหลังการทดสอบ | พื้นหลังสีดำ |
| ทดสอบกระบวนการควบคุมอัตโนมัติ | อาการชักอิสระ |
| ห้อง | ≥0.5m |
| ควบคุมโดยใช้ไมโครคอมพิวเตอร์ชิปตัวเดียว | + การควบคุมหน้าจอสัมผัส |
| พาวเวอร์ซัพพลาย | ไฟฟ้ากระแสสลับ 220V,50Hz |
ห้องทดสอบลวดเรืองแสง.pdf
ประวัติบริษัท.pdf
| สายเรืองแสง |
|
| ลวดเรืองแสงใหม่จะต้องอบอ่อนเป็นเวลาอย่างน้อย 10 ชั่วโมงโดยอยู่ภายใต้กระแสอย่างน้อย 120 A ก่อนนำไปใช้สำหรับการทดสอบเวลาในการหลอมรวมอาจทำได้แบบสะสมเพื่อหลีกเลี่ยงความเสียหาย ห้ามติดตั้งเทอร์โมคัปเปิลระหว่างการอบอ่อนเมื่อสิ้นสุดการหลอม จะต้องตรวจสอบความลึกของรูกระเป๋าเทอร์โมคัปเปิล | |
| ตัวจับเวลา | 0-30 วินาที ±1 วินาที |
| บังคับไปยังชิ้นงานทดสอบ | 0,95 N ± 0,10 N |
| ลวดเรืองแสงเข้าและผ่านชิ้นงานทดสอบ | 7 มม. ± 0.5 มม. |
| ความเร็ว | 10 มม./วินาที ถึง 25 มม./วินาที |
| เทอร์โมคัปเปิลลวดละเอียด |
เส้นผ่านศูนย์กลางเล็กน้อย 1.0 มม.สายเทอร์โมคัปเปิลต้องเหมาะสมสำหรับการใช้งานต่อเนื่องที่อุณหภูมิสูงถึง 960 °C (เช่น โครเมียม/อลูเมล (ประเภท K) – ดู IEC 60584-1)จุดเชื่อมจะต้องอยู่ภายในปลอกใกล้กับส่วนปลายเท่ากับ |
| ช่วงอุณหภูมิ | 500-1000C° |
| ห้อง | มีปริมาตรอย่างน้อย 0.5 m3, พื้นหลังสีเข้ม, ไฟส่องสว่าง £20 lx. |
| รายงานการสอบเทียบเบื้องต้น: |
ที่จำเป็น.และจะต้องรวมกราฟอุณหภูมิเทียบกับปัจจุบันไว้ในรายงานด้วย |
| ไม้กระดาน (x2) | เรียบและเรียบและมีความหนาขั้นต่ำ 10 mm |
มาตรฐาน
IEC60695 - 2 - 10 / 11 / 12 / 13, IEC60884-1, IEC60335-1, VDE0620
ลวดเรืองแสงมีความสามารถอะไร?
ความเข้ากันได้ของสายเรืองแสงเป็นการทดสอบที่มั่นใจในความปลอดภัยและหลีกเลี่ยงอุบัติเหตุที่เกิดจากการจัดการที่ไม่ถูกต้องของมนุษย์ กระแสไฟเกิน หรือไฟฟ้าลัดวงจร โดยเฉพาะอย่างยิ่งภายในระบบสายไฟของเครื่องใช้ไฟฟ้า... การทดสอบลวดเรืองแสงเป็นข้อบังคับภายใต้มาตรฐานความปลอดภัย IEC 60335-1
