| ชื่อแบรนด์: | SKYLINE |
| หมายเลขรุ่น: | SL-FL67 |
| MOQ: | 1 หน่วย |
| ราคา: | negotiated |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Wester N Union, MoneyGram |
| ความสามารถในการจัดหา: | 1 หน่วย / เดือน |
แนะนำผลิตภัณฑ์
EN 50399 กำหนดอุปกรณ์และวิธีการทดสอบสำหรับการประเมินการลุกลามของเปลวไฟในแนวตั้ง การคายความร้อน และการผลิตควันของสายไฟหรือสายเคเบิลที่ติดตั้งในแนวตั้ง ทั้งแบบไฟฟ้าหรือแบบใยแก้วนำแสง ภายใต้เงื่อนไขที่กำหนด EN 50399 ให้รายละเอียดเกี่ยวกับอุปกรณ์และการจัดเรียงและการสอบเทียบเครื่องมือที่จะติดตั้งเพื่อวัดการคายความร้อนและการผลิตควันระหว่างการทดสอบไฟ มีการระบุขั้นตอนการทดสอบที่จะใช้สำหรับการทดสอบการอนุมัติประเภทสำหรับการจำแนกประเภทของสายเคเบิลใน Euroclasses B1ca, B2ca, Cca และ Dca
พารามิเตอร์ทางเทคนิค
1. ห้องทดสอบมีขนาด 1,000±100(กว้าง) x 2,000±100(ลึก) x 4,000±100(สูง) มม. พื้นผิวด้านล่างของห้องทดสอบจะสูงกว่าพื้นดิน ในขณะที่ด้านหลังจะเสริมด้วยวัสดุฉนวนเพื่อป้องกันความร้อน
2. ที่ส่วนล่างของห้องทดสอบ มีช่องขนาด 800±20(กว้าง) x 400±10(ลึก) ที่ตำแหน่ง 150±10 มม. จากด้านหน้าของห้องเพื่อจ่ายอากาศ
3. มีช่องระบายอากาศขนาด 300±30(กว้าง)x1,000±100(ลึก) ที่มุมด้านบนด้านหลังของห้องทดสอบ เพื่อให้ควันระบายออกระหว่างการทดสอบ
4. ติดตั้งตัวดักจับเปลวไฟที่ด้านหน้าของหัวเผาของเครื่องทดสอบการลุกลามของเปลวไฟในแนวตั้ง เพื่อป้องกันการลุกไหม้กลับของโพรเพน เพื่อให้มั่นใจในความปลอดภัยสูงสุด
5. แตกต่างจากอุปกรณ์ IEC60332-3 ทั่วไป เครื่องทดสอบการลุกลามของเปลวไฟในแนวตั้งจะบันทึกเงื่อนไขการควบคุมและการทดสอบทั้งหมดด้วยคอมพิวเตอร์เพื่อเพิ่มความเป็นมิตรต่อผู้ใช้
6. หากหยุดการทดสอบการเผาไหม้ที่มากเกินไปเนื่องจากอุปกรณ์ฉีดน้ำที่ติดตั้งไว้เพื่อดับ
7. โปรแกรมตามข้อกำหนดของมาตรฐานและ 70,000 Btu/h สามารถตั้งโปรแกรมได้
8. บันไดสแตนเลสแบบกว้าง ขนาด: 500(กว้าง) × 3,500(สูง) มม.
9. บันไดสแตนเลสมาตรฐาน ขนาด: 800(กว้าง) × 3,500(สูง)
10. หัวเผาโพรเพนมาตรฐานสองชุดและเครื่องผสมแบบเวนทูรี
11. สามารถตั้งโปรแกรมเพื่อเลือกการทดสอบตามหมวดหมู่มาตรฐานได้
12. ระบบไอเสียประกอบด้วยฮูดเก็บควัน ท่อไอเสีย ระบบอากาศเข้า พัดลมแบบแรงเหวี่ยงหนีศูนย์กลาง และตัวแปลงความถี่
13. ส่วนท่อมีโพรบเก็บตัวอย่างก๊าซ โพรบวัดอุณหภูมิและอัตราการไหลของมวลทั้งหมด และมีพอร์ตสำหรับระบบวัดควัน
14. เครื่องวิเคราะห์ออกซิเจนแบบพาราแมกเนติก ใช้หลักการเปลี่ยนแปลงพาราแมกเนติกเพื่อวัดความเข้มข้นของออกซิเจนในก๊าซ ช่วงความเข้มข้น 0-25%
15. เครื่องวิเคราะห์คาร์บอนไดออกไซด์ (อินฟราเรด) สำหรับใช้ในการวัดการคายความร้อน ช่วงความเข้มข้น 0-10%
16. ตัวกรองเขม่า ตัวดักจับความเย็น คอลัมน์ทำให้แห้ง ปั๊ม และตัวควบคุมของเสีย สำหรับปรับสภาพก๊าซตัวอย่างก่อนการวิเคราะห์
17. ระบบเก็บข้อมูลและซอฟต์แวร์
คุณสมบัติและการใช้งาน
1. ตู้มาตรฐาน 19 นิ้ว ประกอบด้วยเครื่องวิเคราะห์ก๊าซ O2 แบบพาราแมกเนติก และ CO2 แบบอินฟราเรดแบบไม่กระจาย
2. บอร์ดเก็บข้อมูล Advantech ไต้หวัน 1 ชุด สามารถเก็บข้อมูลอุณหภูมิ ความแตกต่างของความดันก๊าซ และข้อมูลเครื่องวิเคราะห์ก๊าซ ฯลฯ
3. โพรบวัดความเร็วแบบสองทิศทางสแตนเลส พร้อมอุปกรณ์ตรวจวัดแรงดันลม เช่น เซ็นเซอร์วัดความดันแตกต่างขนาดเล็ก
4. เทอร์โมคัปเปิลชนิด K ของ OMEGA สหรัฐอเมริกา 3 ตัว ตรวจวัดอุณหภูมิแก๊สไอเสีย 1 ชุด
5. พร้อมอุปกรณ์เก็บตัวอย่างก๊าซ 1 ชุด เชื่อมต่อด้วยท่อ PTFE สามารถเก็บก๊าซที่มีฤทธิ์กัดกร่อนได้
6. ตัวดักจับความเย็นแบบลดความชื้น ระบบรักษาเสถียรภาพการไหลของก๊าซและตัวควบคุมแรงดัน อุปกรณ์ปั๊มเก็บก๊าซ CAST ของอเมริกา 1 ชุด พร้อมท่อสแตนเลสและสายยาง PTFE
7. ระบบวัดความหนาแน่นควันจากหลอดไส้ ประกอบด้วยแหล่งกำเนิดแสงหลอดไส้และอุปกรณ์รับสัญญาณโฟโตไดโอดซิลิคอน
8. พร้อมฟิลเตอร์กลาง 5 ตัว ช่วงความหนาแน่นแสง 0.1-2
9. อุปกรณ์ควบคุมการไหลของมวลนำเข้า 4 ชุด พร้อมวาล์วลดแรงดัน โซลินอยด์วาล์ว ฯลฯ
10. ซอฟต์แวร์ทดสอบมาตรฐาน รวมถึงขั้นตอนการสอบเทียบ และสามารถใช้สำหรับการทดสอบการเผาไหม้แบบโมโนเมอร์ได้
11. พร้อมคอมพิวเตอร์และเครื่องพิมพ์ 1 ชุด
12. อุปกรณ์ทดสอบ เช่น ท่อไอเสียและพัดลมแบบแรงเหวี่ยงหนีศูนย์กลาง
13. ตัวควบคุมการไหลของมวลโพรเพนสองตัว
14. ตัวควบคุมการไหลของมวลอากาศสองตัว
15. สามารถทำการสอบเทียบเปลวไฟ 22.5 กิโลวัตต์ และ 30 กิโลวัตต์ ได้โดยใช้ตัวควบคุมการไหลของมวลที่ทำงานกับหัวเผาเดี่ยว
16. อุปกรณ์ทดสอบการเผาไหม้สายไฟและสายเคเบิลแบบมัด
การใช้งาน:ระบบทดสอบนี้เป็นการทดสอบไฟขนาดกลางที่จำลองสายเคเบิลแบบมัดหรือสายเคเบิลใยแก้วนำแสง สายเคเบิลทดสอบจะถูกติดตั้งบนบันไดเหล็กมาตรฐานในแนวตั้งและจุดไฟด้วยแหล่งกำเนิดประกายไฟที่กำหนด เพื่อประเมินพฤติกรรมการเผาไหม้และประสิทธิภาพการเผาไหม้ของสายเคเบิล ข้อมูลประสิทธิภาพการเผาไหม้ในช่วงเริ่มต้นของไฟไหม้สายเคเบิล
การทดสอบอัตราการคายความร้อนสะท้อนถึงอันตรายของการลุกลามของเปลวไฟตามสายเคเบิลและผลกระทบที่อาจเกิดขึ้นจากแหล่งกำเนิดไฟต่อพื้นที่ใกล้เคียง การทดสอบความหนาแน่นของควันแสดงถึงทัศนวิสัยของพื้นที่ไฟไหม้และอันตรายของควันต่อความปลอดภัยของบุคคล

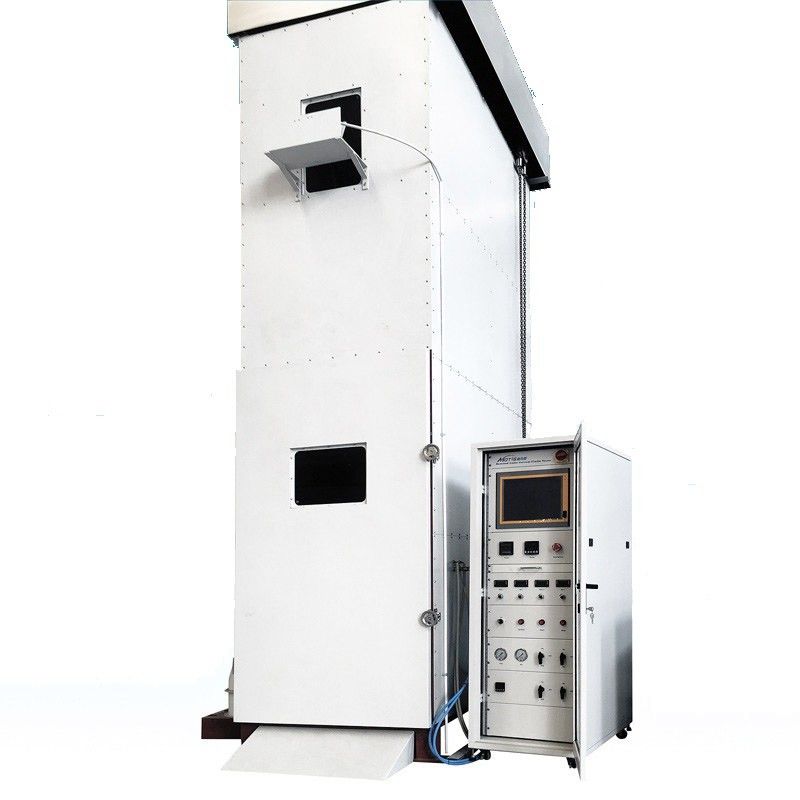

รายละเอียดผลิตภัณฑ์ของอุปกรณ์ทดสอบการคายความร้อนของสายไฟและสายเคเบิล
อุปกรณ์ทดสอบ EN 50399 ประกอบด้วยอุปกรณ์ IEC 60332-3 การวัดการคายความร้อน การวัดความหนาแน่นของควัน และระบบอากาศเข้าที่ปรับปรุงแล้ว สิ่งนี้ทำได้โดยการติดตั้งส่วนท่อขนาดเล็กที่มีเครื่องมือวัดในระบบไอเสียของเครื่อง และใช้ร่วมกับเครื่องมือวิเคราะห์ก๊าซและซอฟต์แวร์ที่เกี่ยวข้อง ส่วนท่อมีโพรบเก็บตัวอย่างก๊าซ โพรบวัดอุณหภูมิและอัตราการไหลของมวลทั้งหมด และมีพอร์ตสำหรับระบบวัดควัน
การทดสอบสามารถให้ลักษณะเฉพาะของสายเคเบิลหรือสายเคเบิลภายใต้สภาวะการเผาไหม้บางประการดังต่อไปนี้:
การลุกลามของเปลวไฟ Flame Spread FS
อัตราการคายความร้อน Heat Release Rate HRR
การคายความร้อนทั้งหมด Total Heat Release THR
อัตราการผลิตควัน Smoke Production Rate SPR
การผลิตควันทั้งหมด Total Smoke Production TSP
ดัชนีอัตราการเติบโตของการเผาไหม้ Fire Growth Rate FIGRA
มาตรฐาน
DIN: DIN EN 50399:2017
EN: EN 50399
GB/T 31248:2014
ขนาด: 1120 มม. (กว้าง) x 2200 มม. (ลึก) x 5600 มม. (สูง)
น้ำหนัก: 1200 กก.
ข้อกำหนดในการติดตั้ง
ไฟฟ้า: 110V AC 60Hz / 230V AC 50Hz, 5A
อุณหภูมิแวดล้อม: การทำงาน 10°C ถึง 35°C
ก๊าซ: อากาศและโพรเพน
