| ชื่อแบรนด์: | SKYLINE |
| เลขรุ่น: | SL817 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | negotiated |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C, Wester N Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 1 หน่วย / เดือน |

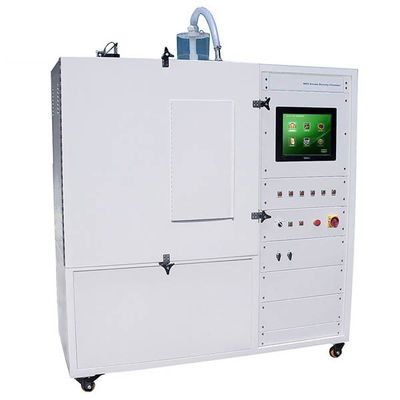

วิธีการทดสอบ NBS Smoke Density Chamber มาจากสถาบันมาตรฐานและเทคโนโลยีแห่งชาติ NIST (รุ่นก่อนของ NBS) และได้รับการส่งเสริมและนำไปใช้ในด้านการทดสอบต่างๆวิธีการทดสอบนี้สามารถใช้เพื่อตรวจจับผลิตภัณฑ์พลาสติกและวัสดุที่ไม่ใช่โลหะสำหรับการขนส่งทางรางเกรดความหนาแน่นควันบุหรี่ของวัสดุที่ไม่ใช่โลหะ ผลิตภัณฑ์ลวดและสายเคเบิล ฯลฯตามวิธีการทดสอบ มาตรฐานที่ใช้โดยทั่วไปคือ ASTM E662, ISO 5659-2 และวิธีการทดสอบความหนาแน่นควันไฟ NES 711 ในมาตรฐานทางทหารวิธีทดสอบความหนาแน่นควันไฟของวัสดุก่อสร้างก่อนหน้านี้มีผลการทดสอบที่แม่นยำยิ่งขึ้น และเซ็นเซอร์ออปติคัลใช้หลอดโฟโตมัลติพลายเออร์ที่แม่นยำยิ่งขึ้นเพื่อจับการเปลี่ยนแปลงเล็กน้อยของปริมาณก๊าซไอเสียในกล่องหากเลือกอุปกรณ์ทดสอบอื่น เช่น หลอดตรวจจับก๊าซ Dräger สามารถดำเนินการทดสอบความเป็นพิษของควันตามมาตรฐานการบิน และเทียบเคียงกับอุปกรณ์อินฟราเรดแปลง FTIR Fourier ก็สามารถดำเนินการวิเคราะห์ปริมาณก๊าซไอเสียในเชิงคุณภาพและเชิงปริมาณได้
| อุณหภูมิของตัวอย่าง | 23±2°C |
| ความชื้นสัมพัทธ์ | 50±5℅ |
| ขนาดตัวอย่าง | ความยาวและความกว้างของตัวอย่างทั้งหมด 75±0.5 มม. ความหนา 1±0.2 มม. ความหนาของโฟมและพลาสติก 8±0.5 มม. |
| ระดับการฉายรังสีของเตาเผา | พื้นผิวของตัวอย่างคือ 2.5±0.05W/cm² |
| ระยะห่างระหว่างเตาหลอมกับพื้นผิวตัวอย่าง | 38mm |
| การเผาไหม้ก๊าซ | ก๊าซโพรเพนและความบริสุทธิ์คือ≥95 |
| การวัดห้อง | L1110mm * W750mm * H2040mm |
| ขนาดกล่องควัน | L914mm * W610mm * H914mm |
| เส้นผ่านศูนย์กลางของลำแสง | ประมาณ38mm |
| ช่วงทดสอบ | 1) ความโปร่งแสง 100% - 0.00001% 2) ระดับความหนาแน่นควันไฟคือ 0-924 สำหรับชั้นวาง 6 ชั้น เกียร์อัตโนมัติ |
| โหมดทดสอบ | โหมดไม่ลุกไหม้และโหมดลุกไหม้ |
| ความแม่นยำของโฟโตมิเตอร์ | ±3% |
| ความถูกต้องของชั้นวางแลกเปลี่ยน | ±7 สำหรับค่าความหนาแน่นของควัน |
| แหล่งจ่ายไฟ | 3 เฟสคือ 380±10%V/AC, 50Hz |
1. ขนาดภายในของห้องมีความยาว 914 มม. ± 3 มม. สูง 914 มม. ± 3 มม. และลึก 610 มม. ± 3 มม.
2. พื้นผิวด้านในประกอบด้วยการเคลือบเทฟลอนซึ่งทนต่อการโจมตีทางเคมีและการกัดกร่อนและทำความสะอาดได้ง่าย
3. ห้องทดสอบที่มีประตูเปิดเต็มความกว้างช่วยให้เข้าถึงตัวอย่างและทำความสะอาดห้องได้ง่าย
4. จัดให้มีประตูบานพับด้านหน้าพร้อมหน้าต่างสังเกตการณ์และฝาครอบประตูทึบแสงที่ถอดออกไปยังหน้าต่างเพื่อป้องกันไม่ให้แสงเข้าสู่ห้อง
5. ผนังห้องถูกทำให้ร้อนล่วงหน้าเพื่อให้สตาร์ทเครื่องได้ง่ายขึ้นและใช้งานอุปกรณ์ได้สะดวก
6.Safety blow-out panel ถอดเปลี่ยนได้ง่ายช่วยให้ใช้วิธีทดสอบได้อย่างปลอดภัย
7. หน้าต่างออปติคัลสองบาน แต่ละบานมีเส้นผ่านศูนย์กลาง 75 มม. ติดตั้งที่ด้านบนและด้านล่างของตู้
8.ระบบวัดแสงประกอบด้วยหลอดไส้และหลอดโฟโตมัลติเพลเยอร์
9. มีฟิลเตอร์ขยายช่วงในเส้นทางแสงเพื่อปรับความแม่นยำของเครื่องมือภายใต้มาตราส่วนใด ๆ
10.Conical Heater - ถูกพันเป็นรูปทรงกรวยที่ถูกตัดทอน พิกัด 2600 W ที่ 230 V โดยให้ความร้อนออก 50 kW/m2
11.Auto Split Shutter เปิดโดยอัตโนมัติเพื่อส่งรังสีไปยังตัวอย่าง Spark Igniter เพื่อจุดไฟตัวอย่าง
12.Heat Flux Meter - สำหรับกำหนดระดับการฉายรังสีที่พื้นผิวของชิ้นงานทดสอบ โดยมีช่วงตั้งแต่ 0-100KW/m2
13.Furnace Heater กำลังไฟ 550W ที่ 110 V โดยให้กำลังความร้อน 25 kW/m2
14.การเคลื่อนที่ของตัวอย่างจะถูกควบคุมโดยกระบอกลมโดยอัตโนมัติ
15.Air Cooled calorimeter สำหรับกำหนดระดับการฉายรังสีที่พื้นผิวของชิ้นงานทดสอบ
16. ไม่มีโหมดเปลวไฟนำร่องและเปลวไฟนำร่องอัตราการไหลของอากาศและโพรเพนแบบดิจิตอล
17.มีช่องสำหรับตรวจวัดก๊าซ สำหรับการตรวจวัดก๊าซพิษทางเลือก
ชั้นวางวิเคราะห์ 18.19, พีซีหน้าจอสัมผัส 15 ชนิดสำหรับการควบคุมทั้งหมดและการทดสอบอัตโนมัติ
19.DAQ(Data Acquisition) โปรแกรมควบคุมได้ด้วยเครื่องพีซีแบบทัชสกรีน
20.ผลการทดสอบ: การส่งผ่านแสง, ความหนาแน่นของแสง, ความหนาแน่นของแสงมวล (MOD), อัตราการสูญเสียมวล, ปัจจัยการแก้ไขลำแสงที่ชัดเจนเป็นต้น
แอปพลิเคชัน :เป็นเครื่องมือที่ได้รับการยอมรับอย่างกว้างขวางที่สุดสำหรับการวัดควันจากวัสดุที่เผาไหม้ และวัดความหนาแน่นของแสงจำเพาะภายใต้สภาวะที่ลุกเป็นไฟและไม่ลุกไหม้นอกจากนี้ยังใช้สำหรับการสกัดก๊าซพิษ
1.ติดตั้งอุปกรณ์อลูมิเนียมฟอยล์ป้องกันการระเบิดภายในกล่องเพื่อลดความเสี่ยงส่วนบุคคลของผู้ทดสอบเมื่อเกิดอุบัติเหตุ
2. ด้านบนของกล่องมีพอร์ตระบายแรงดันซึ่งเชื่อมต่อกับขวดควบคุมแรงดันเพื่อปรับแรงดันภายในของกล่อง
3. ด้านบนของกล่องและด้านล่างของกล่องมีกระบอกสูบที่สามารถเคลื่อนย้ายโดยอัตโนมัติเพื่อสูดดมและปล่อยก๊าซไอเสีย
4. พร้อมกับหน่วยเตาเผาแบบกระจาย ASTM E662 เพื่อให้มีการแผ่รังสีความร้อน 25KW / M2
5. ติดตั้งหัวเผาหกหัวมาตรฐาน ASTM E662 รวมกับเตาแบบกระจายสำหรับการทดสอบการเผาไหม้ด้วยเปลวไฟ
6. จัดเตรียมเครื่องวัดความร้อนด้วยแผ่นทองแดงระบายความร้อนด้วยอากาศซึ่งสามารถปรับได้โดยใช้วิธีการระบายความร้อนด้านหลังในระหว่างการทดสอบ
7. พร้อมกับอุปกรณ์กรวยรังสี ISO 5659-2 / GB / T8323 ซึ่งสามารถให้ความร้อนได้ 50KW / M2
8. จัดเตรียมหัวเผาแบบเปลวไฟมาตรฐาน ISO 5659-2/GB/T8323 ซึ่งสามารถทดสอบได้ด้วยเปลวไฟที่ลุกไหม้ร่วมกับกรวยแผ่รังสี
9. จัดเตรียม SB water-cooled heat flow meter พร้อมใบรับรองการวัดมาตรฐานที่แนบมา
10. สามารถติดตั้งแหล่งน้ำหล่อเย็นหมุนเวียนได้เอง ไม่จำเป็นต้องใช้แหล่งน้ำหล่อเย็นภายนอก ใช้งานง่ายสำหรับผู้ใช้
11. พร้อมกับอุปกรณ์ชั่งน้ำหนักสำหรับการทดสอบความหนาแน่นของควัน MOD และการทดสอบการสูญเสียน้ำหนักความร้อนของวัสดุ
12. ช่วงเซ็นเซอร์คือ 0-2000g ความแม่นยำคือ 0.1g;
13. พร้อมกับ NES 711 เตาเปลวไฟแบบเปิดและพัดลมผสม
14. การสลับระหว่างเตาเผาแบบแผ่รังสีและกรวยแผ่รังสีเชื่อมต่อกันด้วยข้อต่อการบิน และผู้ใช้สามารถเปลี่ยนอุปกรณ์ทดสอบมาตรฐานต่างๆ ได้โดยการเสียบปลั๊กและถอดปลั๊ก
15. มีการติดตั้งกล่องออปติคัลที่ด้านบนของกล่องแหล่งกำเนิดแสงได้รับการยอมรับว่าเป็นหลอดโฟโตมัลติเพลเยอร์ประเภทหน้าต่างด้านข้างการตอบสนองความถี่ S-4 ความแม่นยำในการส่งผ่านสามารถเข้าถึง 0.0001%;
16. ตามการเปลี่ยนแปลงของสถานะความหนาแน่นของควัน ให้สลับตำแหน่งเกียร์สามตำแหน่งที่ชัดเจน กรอง และมืดโดยอัตโนมัติ
17. ฟิลเตอร์ขยายเป็นกลาง ND2 ได้รับการติดตั้งในตลับเทป ซึ่งสะดวกสำหรับผู้ใช้ในการปรับเทียบด้วยตนเอง และสามารถเปลี่ยนตำแหน่งเกียร์ได้โดยอัตโนมัติในระหว่างการทดสอบ
18. ส่วนล่างของกล่องเป็นแหล่งกำเนิดแสงจากหลอดไส้ ซึ่งสามารถให้เอาต์พุตเฉพาะจุดได้
19. กล่องทดสอบความหนาแน่นของควันเป็นแบบบูรณาการ พร้อมกับคอมพิวเตอร์หน้าจอสัมผัส ผู้ใช้สามารถใช้ซอฟต์แวร์ทดสอบ กระบวนการทั้งหมดได้รับการตั้งค่าและควบคุมสำหรับคอมพิวเตอร์
20. มาพร้อมกับอุปกรณ์เครื่องพิมพ์ การทดสอบสิ้นสุดลง ผู้ใช้สามารถพิมพ์รายงานการทดสอบตามซอฟต์แวร์ทดสอบ
มาตรฐาน:
ASTM: ASTM E662
ISO:ISO 5659-2
IMO:FTPC ตอนที่ 2
NES:NES 711
อุปกรณ์นี้ได้รับมาตรฐาน (ASTM E 662, BS6401, ISO 5659, NES 711, NEPA 258 เป็นต้น)
การใช้เตาเผาความร้อนแบบกระจายรูปกรวย ISO 5659 เราสามารถเปลี่ยนสภาวะการทำความร้อนจาก 10KW/㎡to 5KW/㎡ โดยผู้ใช้
ในการทดสอบ NES 711 มีการทดสอบ non-flaming test และ flaming test ในสภาวะการทดสอบที่แตกต่างจาก ASTM E 662
ขนาด:1560 มม. (W) x 2220 มม. (H) x 1060 มม. (D)
น้ำหนัก:210กก.
ข้อกำหนดในการติดตั้ง
ระบบไฟฟ้า: 110V AC 60Hz / 230V AC 50Hz, 30A
อุณหภูมิแวดล้อม: ขณะทำงาน 10°C ถึง 35°C
ขนาด: 1560 มม. (W) x 2220 มม. (H) x 1060 มม. (D)
อุปกรณ์แก๊ส: ส่วนผสมของอากาศและโพรเพน
NBS ห้องวัดความหนาแน่นควันไฟ.pdf
ห้องควัน NBS คืออะไร?
ห้องความหนาแน่นควัน NBS (ASTM E662) คือเครื่องมือทดสอบที่นิยมใช้วัดการบดบังควัน.ในการใช้งานมาตรฐาน รองรับเฉพาะตัวอย่างในแนวตั้งเท่านั้น
ห้องควันใช้ทำอะไร?
ห้องควันคือพื้นที่เหนือเตาไฟ (ที่คุณก่อไฟ) ใต้ปล่องควันพื้นที่นี้ถูกใช้เพื่อให้ควันคลุ้งเป็นวงกลมและลอยขึ้นสู่ปล่องควัน.
