ISO 5660 เครื่องวัดอุณหภูมิแบบโคน

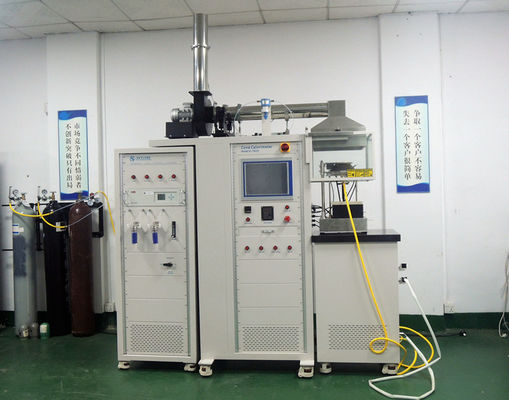

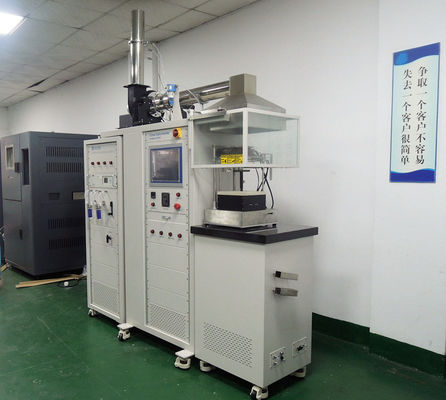

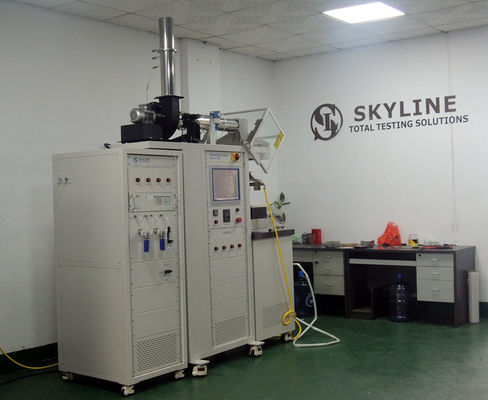

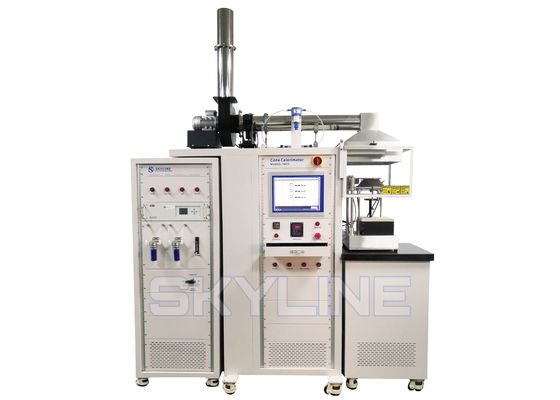

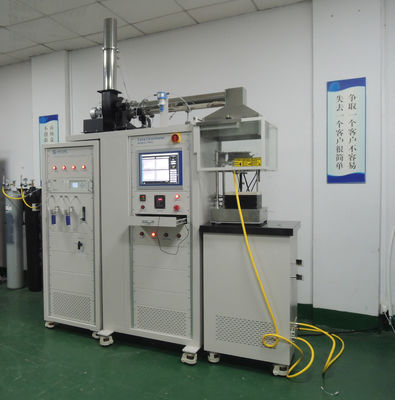

เครื่องวัดความร้อนคอน (Cone Calorimeter)
การนําเสนอเครื่องมือ
เครื่องวัดความร้อนแบบโคน (cone calorimeter) ได้มาจากการบริโภคออกซิเจนของตัวอย่างทรงสี่เหลี่ยม (100mm × 10mm) ที่ทดสอบโดย ดร.
เครื่องวัดความร้อนแบบโคน (cone calorimeter) ใช้หลักการการบริโภคออกซิเจนในการเผาไหม้วัสดุ ความร้อนที่ปล่อยออกมาต่อ 1 กิโลกรัมของออกซิเจนประมาณ 13.1MJเวลาจุดไฟ, การบริโภคออกซิเจน, การผลิต CO และ CO2 และการไหลของก๊าซเผาไหม้
เครื่องวัดความร้อนแบบคอนส์สอดคล้องอย่างเคร่งครัดกับขนาดของห้องปฏิบัติการ และหน่วยควบคุมอัตโนมัติที่ออกแบบโดยโปรแกรมการทดสอบนั้นสะดวกต่อผู้ใช้เขาใช้คอมพิวเตอร์หน้าจอสัมผัส 17 นิ้วซึ่งตรงกับมาตรฐานสากลอย่างเต็มที่

สอดคล้องกับมาตรฐาน
- ISO 5660 การทดสอบปฏิกิริยาต่อไฟ, อัตราการปล่อยความร้อน, อัตราควันและอัตราการสูญเสียมวล
-ASTM E1354 การกําหนดความร้อนและอัตราการปล่อยควันที่เห็นได้ของวัสดุและผลิตภัณฑ์ โดยใช้เครื่องวัดความร้อนในการบริโภคออกซิเจน
- BS 476 Pt.15 การทดสอบการเผาไหม้และโครงสร้างของวัสดุก่อสร้าง การกําหนดอัตราการปล่อยความร้อนของผลิตภัณฑ์

ปริมาตรเทคนิค

คุณสมบัติของผลิตภัณฑ์และการใช้
1.Cone Calorimeter ด้วยตู้วิเคราะห์ที่เคลื่อนไหว สามารถเชื่อมต่อกับระบบการทดสอบอัตราการปล่อยความร้อนขนาดใหญ่ เช่น ISO 9705, EN 13823 ฯลฯ, ตรงกับ ISO 5660, ASTM E1354, BS 476 ส่วน 15 ฯลฯมาตรฐานการทดสอบ.
2.ร่างการทดสอบที่บูรณาการและตู้วิเคราะห์ 19 นิ้ว, ใส่เครื่องคอมพิวเตอร์จอสัมผัส PC 15 นิ้ว สําหรับการควบคุมและการทดสอบอัตโนมัติทั้งหมด

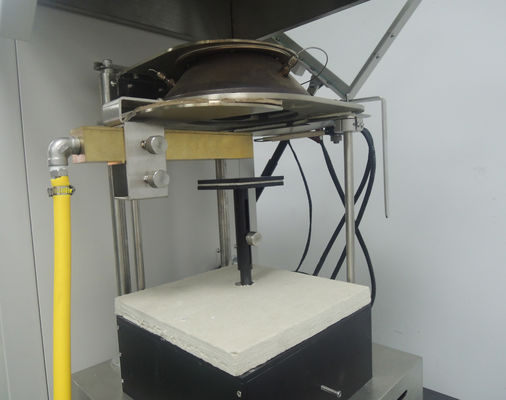

3เครื่องทําความร้อนแบบโคลน มีกําลังการตั้งค่า 5000W, ผลิตความร้อน 0 ~ 100kW / m2, โดยใช้เครื่องควบคุมอุณหภูมิ PID, ส่วนโคลนรังสีสามารถเป็นแนวราบหรือแนวตั้ง
4.เมื่อถูกเผชิญกับส่วนกลางของพื้นผิวของตัวอย่างในช่วง 50 x 50 มิลลิเมตร, การรังสีที่ศูนย์กลางการเบี่ยงเบนไม่เกิน 2%
5ระยะการชั่งตัวอย่าง 0 ~ 3000g ความแม่นยํา: 0.1g
6.Auto Split Shutter เปิดอัตโนมัติเพื่อส่งรังสีไปยังตัวอย่าง
7.ABB EL3020 เครื่องวิเคราะห์ออกซิเจน paramagnetic โดยใช้วิธีการเปลี่ยนแปลง paramagnetic เพื่อวัดปริมาณมูลค่าของออกซิเจนในก๊าซ ระยะความเข้มข้น 0-25%
8การวิเคราะห์ความหนาแน่นของควันโดยใช้ระบบเลเซอร์ ระบบประกอบด้วยเลเซอร์ 0.5mW He Ne, ตัวตรวจจับหลักและตัวตรวจจับช่วย
ระบบไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ
9วงแหวนตัวอย่างถูกติดตั้งจากหมวกเก็บควันที่ 685 มิลลิเมตร, มี 12 หลุม

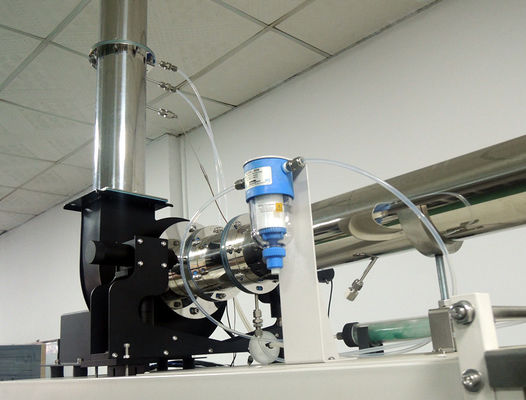

10.ความเร็วการไหลของก๊าซออกจะกําหนดโดยการวัดความแตกต่างความดันในทั้งสองด้านของช่องขอบคม 350 มิลลิเมตรเหนืออัดลม
แผ่นช่องขอบคือ 57mm + 1mm
11ระบบการเก็บตัวอย่างก๊าซ ABB SCC-S ประกอบด้วยปั๊มเก็บตัวอย่าง, เครื่องกรอง, กรงเย็น, การปล่อยน้ําเสีย, เครื่องกรองน้ําและ เครื่องกรอง CO2
ระบบทําความเย็นน้ําแบบพกพา โดยไม่จําเป็นต้องใช้เครื่องประปาและระบบประปา เมื่อใช้เครื่องวัดระบายความร้อน (สําหรับ ISO 5660)
12.เพื่อปรับระดับการตอบสนองของระบบการทดสอบทั้งหมด การใช้เครื่องเผาปรับระดับทองแดงเปิดสี่เหลี่ยม
13ระบบการเก็บข้อมูลสามารถบันทึกเครื่องวิเคราะห์ออกซิเจน, เครื่องวัดช่อง, เครื่องเทอร์โมคอลล์และเครื่องมืออื่น ๆ ของผลิต

การใช้งาน

เครื่องวัดอุณหภูมิคอน เหมาะสําหรับการประเมินการเผาไหม้และพฤติกรรมไฟของวัสดุที่หลากหลาย

• วัสดุก่อสร้างและผลิตภัณฑ์ก่อสร้าง

• วัสดุทางรถไฟ

• วัสดุสายและเคเบิล

• วัสดุพอลิเมอร์

• วัสดุประกอบ

• วัสดุที่ใช้ในการวิจัยไฟและการทดสอบห้องปฏิบัติการ

มันสามารถใช้โดยผู้ผลิตวัสดุ ห้องปฏิบัติการทดสอบไฟ สถาบันวิจัยและองค์กรอื่น ๆ ที่เกี่ยวข้องกับการทดสอบความสามารถไฟ


รายละเอียดผลิตภัณฑ์ของ เครื่องวัดความร้อนคอน
ชื่อของ Cone Calorimeter มาจากเครื่องทําความร้อนแบบโคลนที่ใช้โดย Dr.Vytenis Babrauskas เพื่อตรวจสอบตัวอย่างการทดสอบ (100 มม x 100 มม) กับไหลของความเร็วสูงสุด 100kW / m2 สําหรับปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณการทดสอบคอน คาลอรีเมตรพื้นฐานบนทฤษฎีที่ คาลอรีการเผาไหม้ที่บริสุทธิ์มีสัดส่วนกับปริมาณของออกซิเจนที่จําเป็นสําหรับการเผาไหม้และผลิต 1 MJ/kg ทุกครั้งที่ใช้ออกซิเจน 1 kg, และการปล่อยความร้อน, เวลาการจุดไฟ, การบริโภคออกซิเจน, การผลิต CO และ CO2 และการไหลของก๊าซที่จุดไฟที่ผลิตจากวัสดุการทดสอบ
มาตรฐาน
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2:2013
GB:GB/T 16172:2007

ความต้องการในการติดตั้ง
ระบบไฟฟ้า: 230 โวลต์ 50 แอมเปอร์
อุณหภูมิบริเวณ: การทํางาน 10°C ถึง 35°C
ขนาด: อุปกรณ์: 1800mm (W) x 900mm x (H) x 2600mm (D)
จําหน่ายก๊าซ: เมธาน, ไนโตรเจน, อากาศดัน

กรุณาดูวิดีโอการทํางานของ Cone Calorimeter ตามลิงค์ด้านล่าง:
https://youtu.be/-U20AJEfArg

โปรไฟล์บริษัท.pdf

คํา ถาม ที่ ถาม บ่อย

Q1: เครื่องวัดอุณหภูมิคอนใช้อะไร?

A1: Cone Calorimeter ใช้ในการประเมินพฤติกรรมไฟและผลงานการเผาไหม้ของวัสดุ. มันสามารถวัดปารามิเตอร์ เช่น อัตราการปล่อยความร้อน, เวลาจุดไฟ, การบริโภคออกซิเจน,การผลิตควันการผลิต CO และ CO2 และการสูญเสียมวลระหว่างการเผาไหม้

Q2: เครื่องวัดอุณหภูมิคอนทํางานอย่างไร?

A2: เครื่องคอลอรี่เมเตอร์คอนทํางานตามหลักการการบริโภคออกซิเจนจํานวนของออกซิเจนที่ใช้โดยตัวอย่างในการทดสอบจะวัดและใช้ในการประเมินความร้อนที่ปล่อยจากวัสดุ.

Q3: คุณสามารถใช้มาตรฐานใด ๆ กับเครื่องวัดความร้อนคอนนี้?

A3:รายการรายละเอียดสินค้า ISO 5660, ASTM E1354, BS 476 ส่วน 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 และ GB/T 16172:2007มาตรฐานที่ใช้ขึ้นอยู่กับการใช้งานการทดสอบเฉพาะเจาะจง

Q4: วัสดุอะไรที่สามารถทดสอบด้วย Cone Calorimeter?

A4: เครื่องวัดความร้อนคอน สามารถใช้ในการทดสอบวัสดุก่อสร้าง วัสดุทางรถไฟวัสดุสายและวัสดุเคเบิล โพลิเมอร์สารประกอบและวัสดุที่เผาไหม้อื่น ๆ ตามวิธีการทดสอบที่ใช้.

Q5: ตัวแปรอะไรที่ Cone Calorimeter สามารถวัดได้?

A5:ขึ้นอยู่กับการปรับแต่งระบบ อุปกรณ์สามารถวัดอัตราการปล่อยความร้อน เวลาจุดไฟ การบริโภคออกซิเจน การผลิตควัน การผลิต CO และ CO2 การสูญเสียมวลและการไหลของก๊าซเผาไหม้

Q6: การวิเคราะห์ควันมีไหม?

A6:ใช่ การวิเคราะห์ความหนาแน่นของควันถูกระบุเป็นการปรับแต่งแบบที่เลือกได้ ระบบยังสามารถติดตั้งเครื่องวิเคราะห์อินฟราเรดสําหรับการวิเคราะห์ CO และ CO2 ได้

Q7: เครื่องวัดความร้อนแบบโคนสามารถเชื่อมต่อกับระบบทดสอบไฟอื่นได้หรือไม่

A7:ตามรายละเอียดสินค้า เครื่องวัดความร้อนแบบโคนสามารถเชื่อมต่อกับระบบการทดสอบอัตราการปล่อยความร้อนที่ใหญ่กว่า เช่น ISO 9705 และ EN 13823
