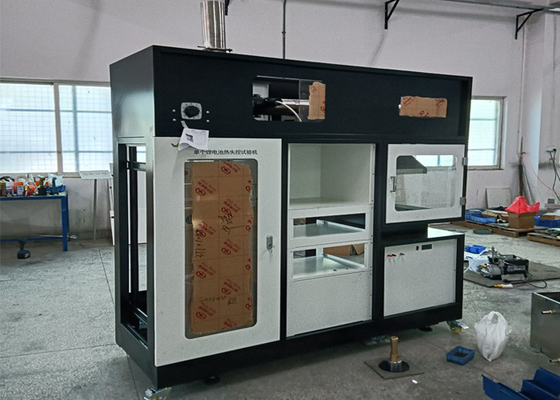

UL 9540A วิธีการทดสอบสําหรับการประเมินการแพร่ระบาดของไฟที่หลบหนีจากความร้อนในแบตเตอรี่

คําแนะนํา
ใช้กับปริมาณความร้อนทั้งหมดที่ปล่อยโดยแบตเตอรี่ลิธีียม 21700 รายการ ระหว่างการเผาไหม้; เซลล์แต่ละตัวมีกว้าง 48 มม และสูง 80 มม. 21700-5500mAh 3.6V/4.2V 19.8Wh

หลักการ

มันถูกออกแบบขึ้นอยู่กับการบริโภคออกซิเจนที่คํานวณจากปริมาณออกซิเจนในกระแสก๊าซของผลิตภัณฑ์การเผาไหม้ และอัตราการปล่อยความร้อนระหว่างผลิตภัณฑ์การเผาไหม้.อุปกรณ์นี้สามารถวัดความเร็วการปล่อยความร้อนได้อย่างแม่นยํา ระหว่างการเผาไหม้ของแบตเตอรี่ลิธีਅਮ 21700 ตัวเดียว

การใช้งาน
ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์
ส่วนประกอบและอุปกรณ์เสริมของเครื่องใช้ในครัวเรือน

มาตรฐาน

1. Refer to UL9540A "Test Method for Evaluating Thermal Runaway Fire Propagation in Battery Energy Storage Systems to evaluate the test method of thermal runaway fire propagation in battery energy storage systems" standard design;
2อ้างอิงไปยังมาตรฐาน GB/T16172-2007, ISO5660-1:2002 "วิธีการทดสอบอัตราการปล่อยความร้อนของวัสดุก่อสร้าง"

ลักษณะ

1.ส่วนควบคุมใช้การควบคุมคอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง การรวบรวมสัญญาณและการประมวลผล ใช้บอร์ดบอร์ดความละเอียดสูง 16 บิต ระดับความแม่นยําสามารถถึงหนึ่งเปอร์เซ็นต์ผลงานที่มั่นคง, สามารถซ้ําได้ดี
2.อินเตอร์เฟซควบคุมคอมพิวเตอร์: การใช้อุปกรณ์ระดับสูงและโปรแกรมพัฒนาเครื่องมือมืออาชีพ (Labview) อินเตอร์เฟสที่เข้มข้น, อัตโนมัติสูงขั้นตอนและการดําเนินงานที่ยากลําบากทั้งหมดถูกรวมเข้ากับคอมพิวเตอร์ความเร็วในการตอบสนองเร็วมาก ใช้งานง่าย อินเตอร์เฟซที่ใช้ได้ง่าย การทํางานที่ไม่ผิดพลาด
3.โปรแกรมการทํางาน: ช่องหน้า Windows xp สไตล์ Labview, กลไกความปลอดภัยที่สมบูรณ์แบบ ข้อมูลผลิตคอมพิวเตอร์สําหรับอัตราการปล่อยความร้อนจากการเผาไหม้, การปล่อยความร้อนทั้งหมด, ความเข้มข้นควันการแสดงอัตราการไหลของความร้อนในเวลาจริง - กุ้งเวลา, อัตราการปล่อยความร้อนทั้งหมด - กุ้งเวลา, การผลิตควันระหว่างการทดสอบ
4เรามีสถาบันวิจัยและหน่วยวิจัยวิทยาศาสตร์มากมายที่จะร่วมมือ เช่น สถาบันวิจัยไฟฟ้าเชียงใหม่ ของกระทรวงบริหารสถานการณ์ฉุกเฉินสถาบันวิจัยพลังงานไฟฟ้าแห่งรัฐ.

ปริมาตรเทคนิค

1โครงสร้างกล่อง:กล่องทดสอบและควบคุมโดยการผสมผสานของตู้วิเคราะห์, ตู้วิเคราะห์และตู้ปฏิบัติการทดลองสามารถออกแบบบูรณาการส่วนบนของแพลตฟอร์มการทดสอบถูกติดตั้งด้วยหน้าต่างการสังเกตจากกระจกที่แข็งแรงเป็นหน้ากากป้องกัน, และด้านล่างของหน้าต่างการสังเกตจะว่างเปลืองเป็นประตูลดความดันเพื่อป้องกันการระเบิดก๊าซ


2.แหล่งก่อตัวอย่าง:
1 เครื่องกดความร้อนภายนอก:
2การประกอบ: แหล่งความดันคงที่ + การประกอบการทําความร้อนด้วยไฟฟ้า
3แหล่งความดันคงที่: กําลัง 0 ~ 5kW ปรับต่อเนื่อง
4แผ่นทําความร้อนด้วยไฟฟ้า: 5kw การทําความร้อนด้วยแผ่นทําความร้อนด้วยไฟฟ้า
5นิติบุคคลของแผ่นทําความร้อนไฟฟ้า: ความยาว 150 มิลลิเมตร, ความกว้าง 100 มิลลิเมตร
6กรอบกันระเบิด 10 มิลลิเมตรแผ่นเหล็ก รายละเอียด 200 มิลลิเมตร * 200 มิลลิเมตร
7ควบคุมโหมด: การควบคุมเครื่องทําความร้อนไฟฟ้าผ่านแหล่งความดันคงที่เพื่อให้บรรลุตัวอย่างการทําความร้อนภายนอก
8ตําแหน่งการติดตั้งอุปกรณ์กระตุ้นการทําความร้อน: พื้นที่ทําความร้อนของอุปกรณ์ทําความร้อนจะสัมผัสตรงกับพื้นผิวของแบตเตอรี่โมโนเมอร์


3. แบตเตอรี่ลิเดียม เติมเกิน
1ความแรงกดเกิน: 0 ~ 10V ปรับได้
2 ความดันการชาร์จเกิน: 30A;.
3 พลังการชาร์จเกิน: 300VA
4กรอบกันระเบิด: พล็อตเหล็ก 10 มิลลิเมตร, รายละเอียด 200 มิลลิเมตร * 200 มิลลิเมตร


4ระบบการเก็บ, การวัดและการควบคุม:
1การประกอบ: โดยฝาเก็บ, ท่อควัน, พัดลมไอควัน, แผ่นช่องดันและอุปกรณ์วัดความเร็วอากาศความดันความแตกต่างอุปกรณ์วัดอุณหภูมิแก๊สควันแบบ thermocouple, ไซน์อุณหภูมิควันสู่โปรแกรมการควบคุมหลักเพื่อร่วมในผลการทดลองของการคํานวณข้อมูล, อุปกรณ์ไอควันตั้งอยู่ในด้านบนของตู้.
2Axial แฟน: ความเร็วลมปรับได้, ในอุณหภูมิและความดันสแตนดาร์ท สภาพ, ระบบไอออกสามารถทําปริมาณไอออก (g / s): 0 ~ 50, ความแม่นยํา (g / s): ต่ํากว่า 0.1.
3กระโปรงเก็บควัน: ร่างทรงโคน มีช่องเก็บควันขนาด 450 mm × 450 mm บนตาราง 150 mm × 150 mm ความสูงรวม 350 mmด้านล่างของหมวกเก็บควันและระยะห่างจากพื้นผิวของตัวอย่าง (210 ± 50) มม.
4เครื่องวัดกระจายของแผ่นช่อง: การใช้ผลิตแบบดิจิตอลความละเอียดสูง, ผลิตสัญญาณความดัน 0-10v ผ่านการแปลงโมดูลความเร็วของแผ่น I/0โดยตรงจากคอมพิวเตอร์ เพื่อควบคุมการไหลของมัน.
5แผ่นช่องดัน: ในหมวกเก็บควันและท่อเข้าติดตั้งแผ่นช่องดันขนาดกว้างภายใน (57 ± 3) มม.เพื่อทําให้ส่วนประกอบของกระแสก๊าซเป็นแบบเดียวกัน;
6ก๊าซจะเก็บโดยใช้เครื่องเก็บตัวอย่างแหวน ที่ติดตั้งในหมวกเก็บตัว (685±15) มิลลิเมตร ภายในช่องรับอากาศพัดลมเพื่อทําให้ส่วนประกอบของกระแสก๊าซเป็นเดียวกัน, หลุมในทิศทางตรงกันข้ามกับกระแสก๊าซเพื่อหลีกเลี่ยงการฝากน้ําหอม
7การวัดอุณหภูมิการไหลของอากาศ; วัดด้วยการหลุดไฟฟ้าร้อนที่ป้อมกันด้วยเส้นผ่าตัดภายนอก 1.5 mm. ติดตั้งในแม่น้ําข้างบนของเครื่องวัดการไหลของแผ่นช่อง (100 ± 5) mmตําแหน่งแกนท่อออก.
8ท่อออก: ผลิตจากเหล็กไร้ขัดเหล็ก กว้างท่อ 114 มม ความยาวประมาณ 1500 มม พร้อมพัดลม เครื่องวัดระบายน้ํา เครื่องตรวจจับและอื่นๆหลังจากการทดสอบเสร็จสิ้น, ผลิตภัณฑ์การเผาไหม้สามารถถูกปล่อยออกจากห้องเผาไหม้ไปสู่บรรยากาศ ผลิตภัณฑ์การระบายอากาศถูกปรับตามความต้องการในการทดสอบและอัตราการไหลของอากาศควรจํากัดให้อยู่ในช่วงที่แน่นอน เพื่อรับรองความแม่นยําของผลการทดสอบ.

                                               ระบบเก็บและวัด

5.อุปกรณ์การเก็บตัวอย่างและการบํารุงล่วงหน้าแก๊ส:
1อุปกรณ์เก็บตัวอย่างและการรักษาก่อนของก๊าซประกอบด้วย เครื่องเก็บตัวอย่างแหวน ระบบกรอง ปั๊มดูด เครื่องบดและส่วนประกอบอื่น ๆ
2ตัวเก็บตัวอย่างแหวน เครื่องเก็บตัวอย่างแหวนติดตั้งในท่อออก และตรงกับท่อ พร้อมอุปกรณ์ระบายอากาศ homogenizing
3 การกรอง 3 ขั้นตอน ทนต่ออุณหภูมิสูง ทนต่อการกัดกรดและเกลือ และการออกซิเดชั่น ความแม่นยําของกรองไม่ต่ํากว่า 0.45 ~ 50um
4การติดตั้งกล่องกรองที่ใช้โครงสร้างที่ติดตั้งและถอนออกง่าย; อุปกรณ์กรองรองที่มีหน้าที่ระบายน้ําของกรองป้องกันอากาศการแยกของวัสดุแข็งในก๊าซได้อย่างน่าเชื่อถือ, ความแม่นยําการกรองไม่น้อยกว่า 0.2mm-20mm; อุปกรณ์กรองระดับสาม เพื่อกรองน้ําในก๊าซตัวอย่างหลังจากเย็นกระปุกกรองง่ายที่จะแยกแยกและเปลี่ยนสื่อกรอง;
5ใช้ปั๊มสูบว่างในการสกัดแก๊สตัวอย่าง ปั๊มสูบว่างมีเสียงเสียงต่ําและสั่นสะเทือนน้อย อัตราการไหลของปั๊มคือ 36L / นาที และความดันออกสูงสุดคือ 7KG
6 อุปกรณ์พร้อมเครื่องปรับความเย็นแบบดัน: อุณหภูมิจุดฝน 0 ~ 5 °C
7 อุปกรณ์พร้อมกับปั๊มแหลมเป้า KNF จากเยอรมัน อัตราการไหลของ 33 ลิตร/นาที ความว่าง: 700 mmHg ความดัน: 2.5 บาร์
8ท่อท่อแก๊สตัวอย่างที่มีระบบทําความสะอาดด้วยตนเอง หลังจากการทดลองเสร็จสิ้น สามารถตั้งให้ลมกลับท่อท่อแก๊สตัวอย่างที่สะอาด


6.การปรับขนาดของเครื่องเผาและระบบอาหารก๊าซของมัน:
1 อุปกรณ์ที่มีท่อทองแดง ฯลฯ เป็นเครื่องเผาปรับ เครื่องเผาปรับใช้อุปกรณ์เติมและกรองเส้นใยเพื่อขยายก๊าซที่เผาและเผาอย่างเท่าเทียมกัน
2 ระบบปรับขนาดเครื่องเผาแก๊สสําหรับตัวควบคุม, เครื่องวัดความดัน, MFC ฯลฯ เพื่อกําหนดสามารถให้แหล่งก๊าซที่มั่นคงสําหรับการเผาไหม้ ระยะ MFC 10L/min ความแม่นยํา ± 1% F.S.,เส้นตรง ± 00.5% F.S., เวลาตอบสนอง ≤ 2 วินาที
3 เครื่องเผาปรับสามารถแขวนและติดตั้งภายใต้ก้อนรังสีด้วยเครื่องติดตั้งแบบคลิป ซึ่งต้องการการใช้งานง่ายและการตั้งตําแหน่งที่แม่นยํา
4เพื่อปรับระดับการตอบสนองของระบบการทดสอบทั้งหมด ใช้ท่อทองแดงที่มีช่องเปิดสี่เหลี่ยมและตัดสี่เหลี่ยมเป็นเครื่องเผาปรับช่องที่มีพื้นที่ (500±100) mm2 ตัดในโลหะในรูปร่างสวนช่องเปิดถูกปิดด้วยเครือสายเพื่อกระจายก๊าซ และท่อถูกเต็มด้วยเส้นใยเซรามิกเพื่อเพิ่มความสามีภาพของการไหลของก๊าซ

1 เครื่องวิเคราะห์ออกซิเจน (O2) เยอรมนี (Siemens) SIEMENS แบบ paramagnetic

a. ระยะการวัด: (0-25) %

b. การออกสัญญาณ: 4-20mA;

c.ความละเอียด 100 × 10-6

d.ความชื้นสัมพันธ์: < 90% (ไม่มีการปรับความชื้น)

e. ความเบี่ยงเบนของเส้นตรง: < ± 0.1% O2;

f. Zero drift: ≤0.5%/เดือน

g.ระยะการเคลื่อนไหว: ≤0.5%/เดือน

h.เวลาในการประมวลผลสัญญาณภายในน้อยกว่า 1S

j.เวลาตอบสนอง: T90 < 5 วินาที

k.ความซ้ํา: <± 0.02% O2;

l.จอแสดงภาพท้องถิ่น: จอแสดงภาพ LCD กระจกเหลว (มีแสงเบื้องหลัง)

m.Output อานาล็อก: 4?? 20mA 750Ω

n อุณหภูมิบริเวณ: 5 °C ~ + 45 °C; การให้พลังงาน: 220VAC ± 10%, 50 ~ 60Hz

o.ความเคลื่อนไหวของเสียงเสียงของเครื่องวิเคราะห์ภายใน 30 นาที ไม่เกิน 0,01%; ความละเอียดของผลิตการเก็บข้อมูลดีกว่า 0,01% 6

7เครื่องวิเคราะห์คาร์บอนไดออกไซด์ (CO2) ที่มาจากเยอรมนี AGM Sensors Non-discriminating Infrared Sensor Module (NDIR):

1) หลักการการวัด: NDIR อินฟราเรดที่ไม่แยกแยก, ความยาวคลื่นคู่, ธ อร์เดียว

2) ระยะการวัด: 0-10%

3) เวลาตอบสนอง: ≤6s

4) ความแม่นยํา: ขนาดเต็ม ± 2% FS

5) ความมั่นคง: ระดับเต็ม ± 2% FS (มากกว่า 12 เดือน)

6) ความซ้ํา: ± 0.2% (ที่จุดศูนย์) 1% (ที่แก๊สตัวอย่าง)

7)ค่าการตรวจสอบขั้นต่ํา: < 1% FS ของขนาดเต็ม

8)ความผิดพลาดเส้นตรง: < 2% FS ของขนาดเต็ม

9) การควบคุมสถานะ/ความผิดพลาด: จอ LED 2 สี

10) สถานะ / การออกของความผิดพลาด: +5V HCMOS บนตัวเชื่อม 34 พิน

11) การออกแบบแบบแอนาล็อก: 4?? 20mA 750Ω

12) อุณหภูมิภายใน: 5°C+45°C

(13) พลังงานไฟฟ้า: 220VAC ± 10%, 50 ~ 60Hz 5000W

(14) 30 นาทีการเคลื่อนไหวเสียงของเครื่องวิเคราะห์ไม่เกิน 100 × 10-6

8เครื่องวิเคราะห์คาร์บอนโมโนออกไซด์ CO: สาเหตุมาจากเยอรมนี AGM Sensors Non-Discriminating Infrared (NDIR) Sensor Module: (ไม่จําเป็น)

1) ระยะการวัด: 0 ‰ 1%

2) เวลาตอบสนอง: < 6 วินาที

3) ความซ้ํา: 0.1 ppm

4) ความเคลื่อนไหวศูนย์: ≤2%/สัปดาห์

5) ความเคลื่อนไหวระยะ: ≤2%/สัปดาห์

6) ความเบี่ยงเบนเชิงเส้น: <± 1%

9.เครื่องวิเคราะห์ในอัตราการไหลของก๊าซ 3.5L / นาที, วงจรก๊าซมีเครื่องวัดระบายน้ําเพื่อป้องกันการบาดเจ็บของเครื่องวิเคราะห์จากการอ้วน; ระยะของเครื่องวัดระบายน้ํา 0.5 ~ 5L / นาที;พร้อมอุปกรณ์ปรับเปลี่ยนการกระจายเพื่อให้ก๊าซส่วนเกินว่าง.

10.อินเตอร์เฟซการปรับระดับถูกจัดไว้เพื่อปรับระดับเซ็นเซอร์แก๊สของเครื่องวิเคราะห์ก๊าซ

11ระบบวัดความหนาแน่นของควัน:

ระบบการวัดความหนาแน่นของควันตั้งอยู่ในท่อออก ใกล้ปลายของลมลมลมลมลม โดยอุปกรณ์เปิดแหล่งแสง, เครื่องปรับ, อุปกรณ์วัดอุณหภูมิ เป็นต้นกระบวนการวัดเนื่องจากการสะสมฝุ่นควัน, ความผ่านแสงไม่ควรลดลงมากกว่า 5%

13แหล่งแสง:

อุปกรณ์ปล่อยแหล่งแสงเป็นเลเซอร์ฮีเลียม-เนออน ที่สามารถผลิตแหล่งแสงสีแดงที่มีความยาวคลื่นสายสี 632.8 nm และการขั้วขั้วสุ่มสําหรับการทดสอบปริมาณควันความเส้นตรงของตัวควบคุมที่ปลายรับแหล่งแสง ≥990,8% และความไม่มั่นคงคือ < 0,1%

ช่องแหล่งแสงถูกออกแบบด้วยกลไกการปรับขนาดที่สามารถแก้ไข 100% และ 0% ของการรับแหล่งแสงมีเทอร์โมคอปเปอร์ติดตั้งอยู่ด้านหนึ่งขององค์ประกอบแสง เพื่อวัดอุณหภูมิของควัน, และให้สัญญาณต่อโปรแกรมควบคุมหลัก เพื่อร่วมการคํานวณข้อมูลผลการทดลอง

14เลนส์:

เลนส์คอนเว็กซ์ กว้าง 50 มิลลิเมตร และความยาวแกนไฟ 60 มิลลิเมตร เพื่อให้รังขนานผ่านท่อไอควันมีกว้าง 30 มิลลิเมตร

15ธาตุรับแสงไฟฟ้า:

ญี่ปุ่น ฮามามัตซู เซลซิยอนโมนคริสตัลลิน โฟโตอิเล็กทรริกเซลลิน ใช้ในการกําหนดความหนาแน่นของควันโดยการเปลี่ยนแปลงความเข้มข้นของรังสีที่ได้รับและความแม่นยําในการวัดความเข้มของแสงไม่ต่ํากว่า ± 5%.

16.ความแม่นยําของฟังก์ชันมาตรฐานสีของตัวตรวจจับระบบออปติกส์ไม่ต่ํากว่า ± 5% และความเส้นตรงในการออกอยู่ใน 5%

17.เครื่องวัดความหนาแน่นของควันทางแสงถูกติดตั้งในตําแหน่งการกระจายควันอย่างเท่าเทียมกันในท่อไอ้น้ําออก, ธ อร์แสงสามารถผ่านท่อไอ้น้ําออกตั้งการติดตั้งเครื่องวัดความหนาแน่นของควันทางออนไลน์ ไม่ส่งผลกระทบต่อการวัดความเร็วและการเก็บตัวอย่าง, หน้ากระจกกระจกของวัดความหนาแน่นของควัน

18ระบบควบคุม:
1โหมดอินเตอร์เฟซการควบคุมคอมพิวเตอร์: การใช้คอมพิวเตอร์ + การควบคุมโปรแกรมมืออาชีพ, การทํางานที่นําทาง, การทํางานง่าย ปลอดภัยและน่าเชื่อถือขั้นตอนและการดําเนินงานที่ยากลําบากทั้งหมดถูกรวมเข้ากับคอมพิวเตอร์ความเร็วในการตอบสนองเร็วมาก ใช้งานง่าย อินเตอร์เฟซที่ใช้ได้ง่าย การทํางานที่ไม่ผิดพลาด
2โปรแกรมใช้ LabeView โปรแกรมการพัฒนาพิเศษสําหรับเครื่องมือและอุปกรณ์ และการ์ดควบคุมการเก็บข้อมูลและทําการคํานวณข้อมูลอัตโนมัติ, การสรรหาและการประมวลผล, การบันทึกข้อมูลและผลิตรายงานการทดลองและผลการวัด; มันมีลักษณะของความฉลาดสูง, การทํางานเมนูนําความเรียบง่ายและการใช้งานที่เข้าใจง่ายซึ่งทําให้ผลการทดสอบแม่นยําขึ้น
3ในอุปกรณ์การปรับปรุงก่อนและวิธีการปรับปรุงการทํางาน, สามารถเป็นสะดวกสําหรับการชั่งความแม่นยําของอุปกรณ์, เคล็ดประกายภายใต้อุณหภูมิที่แตกต่างกัน เคล็ดประกายแสงการแก้ไข 0 ของวงจรแสง, เครื่องวิเคราะห์ของการปรับระดับความแม่นยําของเซ็นเซอร์แต่ละตัว
4สามารถตั้งรูปแบบการปรับขนาดเซ็นเซอร์แต่ละตัว รวมถึงการปรับขนาดจุดเดียวหรือสองจุดของเครื่องวิเคราะห์ออกซิเจน เครื่องวิเคราะห์คาร์บอนไดออกไซด์ เครื่องวิเคราะห์คาร์บอนโมโนออกไซด์เครื่องปรับความดันขนาดเล็ก, ระบบวัดความหนาแน่นของควัน, เครื่องชั่ง, ระบบควบคุมการไหลของมวล, เพื่อให้ได้เส้นตรงที่ดีที่สุด;
การปรับปรุงปริมาตร 5C: ความหันของปัจจัย C ของการปรับปรุงสองครั้งไม่เกิน 5% และอุปกรณ์ทํางานอย่างมั่นคงหลังจากการปรับปรุง ซึ่งรับประกันผลการวัดที่แท้จริงและน่าเชื่อถือได้
อินเตอร์เฟซการตรวจสอบสถานะที่สามารถรับสถานะการทํางานของส่วนประกอบของเซ็นเซอร์ของเครื่องมือในครั้งเดียว; มันสามารถบันทึกค่าการทํางานของเซ็นเซอร์แต่ละตัวรวมถึงเซ็นเซอร์ความดันเล็กระดับความแตกต่าง, อุณหภูมิหิน, เครื่องวิเคราะห์ออกซิเจน, เครื่องวิเคราะห์คาร์บอนไดออกไซด์, และ เครื่องวิเคราะห์คาร์บอนโมโนออกไซด์; แมปเล็ตรายงานมีในรูปแบบ EXCELL, ซึ่งสามารถแสดงรูปแบบค่าแบบกราฟิกและจํานวน
7สามารถวัดโดยตรงคุณสมบัติของวัสดุรวมถึงอัตราการปล่อยความร้อน, เวลาจุดไฟ, ความร้อนจุดไฟ, อัตราการสูญเสียมวล, อัตราการปล่อยควัน, ความร้อนประสิทธิภาพของการเผาไหม้, CO2, การผลิต CO, เป็นต้น;ผลิตข้อมูลการทดสอบ สามารถบันทึกและพิมพ์ได้ ด้วยคุณสมบัติที่แข็งแรง โดยเฉพาะอย่างยิ่งสามารถเปรียบเทียบกับเส้นโค้งหลายเส้นคุณสามารถเปรียบเทียบในแง่ของความแตกต่างระหว่าง คุณสมบัติการเผาไหม้ของวัสดุ.
8ระบบการสรรหาสามารถเก็บและบันทึกปริมาณปริมาณออกซิเจน, อุณหภูมิ, อัตราการปล่อยความร้อน,เวลาจุดไฟตัวอย่างและเวลาดับ, การบริโภคออกซิเจนทั้งหมด อัตราการสูญเสียมวล การปล่อยความร้อนทั้งหมด การผลิตคาร์บอนไดออกไซด์ และการผลิตคาร์บอนโมโนออกไซด์สามารถบันทึกและพิมพ์ได้.
ระบบจุดไฟ: เครื่องกําเนิดเชิงไฟแรงสูง พร้อมอุปกรณ์ปิดความปลอดภัย การจุดไฟอัตโนมัติแรงสูง การตั้งตําแหน่งอัตโนมัติ ตัวอย่างในพื้นที่เผาไหม้โดยการจุดไฟของเครื่องจุดไฟความเร็วการจุดไฟเร็วสามารถรับรองความแม่นยําของผลการทดสอบได้

หน้าทํางานของซอฟต์แวร์
