รูปแบบการควบคุม PC ISO 5657 เครื่องทดสอบความเผาไหม้ของวัสดุก่อสร้าง

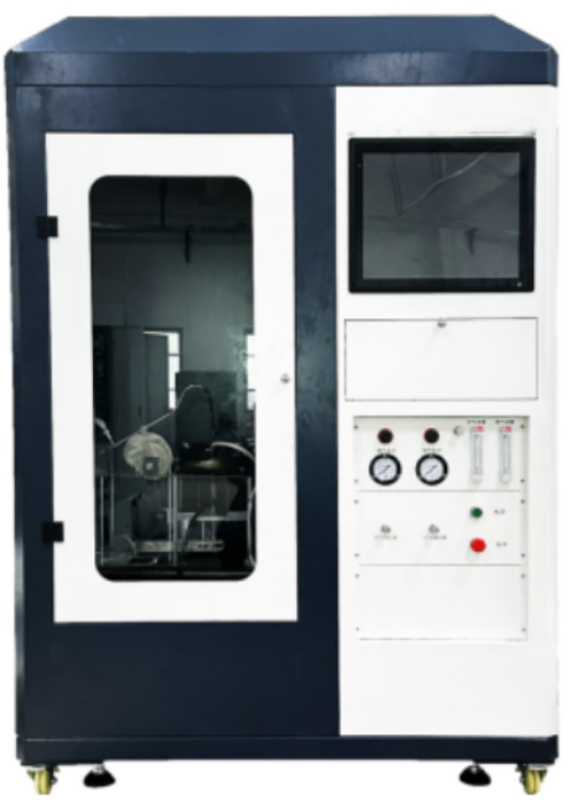

SL-FL56 วัสดุก่อสร้างเครื่องทดสอบประสิทธิภาพการจุดไฟ

1.เครื่องจักรแนะนํา

มันเหมาะสําหรับการทดสอบความเผาไหม้ของพื้นผิวไฟของวัสดุสารประกอบหรือส่วนประกอบที่มีความหนาไม่เกิน 70 mm เมื่อวางอยู่แนวราบภายใต้สภาพการรังสีทางความร้อนที่กําหนดไว้สามารถนําไปใช้ในการประเมินวัสดุผนังและเพดาน, ระบบพื้น, ผนังภายนอกและวัสดุอุปกรณ์กันความร้อนสําหรับลําเลียงอากาศ, ฯลฯสภาพไฟของผลิตภัณฑ์สามารถอธิบายได้อย่างแม่นยํา, เพื่อให้ผลการทดสอบสามารถสะท้อนผลการเผาไหม้ของสินค้าในภาวะการใช้จริง และการทดสอบสามารถแยกแยกวัสดุใดที่สามารถเผาไหม้ได้ง่าย และวัสดุใดที่ไม่ง่ายช่วยแยกความเสี่ยงจากไฟของวัสดุ.

2มาตรฐานการทดสอบ

ISO 5657

3ลักษณะของเครื่อง

ส่วนควบคุมใช้โปรแกรม PLC คอมพิวเตอร์ บอร์ดความแม่นยําสูง การควบคุมโมดูล การควบคุม PID การรวบรวมสัญญาณและการประมวลผล โดยใช้บอร์ดความแม่นยําสูง 16 บิต ระดับความแม่นยําสามารถถึง 1%ผลงานที่มั่นคงอินเตอร์เฟซการควบคุมคอมพิวเตอร์: 3.2 USES อุปกรณ์และเครื่องมือระดับสูง (Labview) โปรแกรมพัฒนามืออาชีพ อินเตอร์เฟสมีความเข้มงวดผ่าตัดและการดําเนินงานทั้งหมดถูกนําไปใช้ในคอมพิวเตอร์, รวดเร็ว, ใช้งานง่าย, อินเตอร์เฟซมนุษย์, คนโง่. การควบคุมกระบวนการทดสอบสามารถดูข้อมูลการทดสอบในเวลาจริง, ซึ่งสามารถทําความเข้าใจการเก็บข้อมูลและการประมวลผลอัตโนมัติโปรแกรมการทํางาน 3.3: Windows XP อินเตอร์เฟซการทํางาน, สไตล์ Labview, ง่ายที่จะใช้งาน, อินเตอร์เฟสมนุษย์, คนโง่วาล์วตรวจสอบการควบคุมการไหลของโพรเปาเนียมและอากาศไปยังไฟหมุนด้วยเครื่องวัดการไหลของมวลที่ควบคุมได้แม่นยํากว่า5 ตาม GB / T14523-2007 8 ภาคและภาค 8 ISO5657-1997 "การทดสอบควรจะอยู่ในพื้นฐานไม่มีอากาศหรือมีเกราะเพื่อปกป้องสิ่งแวดล้อมความเร็วของอากาศรอบตัวของอุปกรณ์ทดสอบไม่ควรเกิน 0.2 m/s ผู้ใช้งานควรหลีกเลี่ยงการเสียหายของผลิตภัณฑ์การเผาไหม้และควรกําจัดควันที่ปล่อยออกมาแต่ไม่ควรเป็นก๊าซสูบที่บังคับขึ้นเหนือหน่วย." เพื่อพัฒนากล่องที่เหมาะสม ไม่เพียงแต่ที่จะแน่ใจว่าอัตราการไหลของอากาศไม่ส่งผลต่อการทดสอบ แต่ยังมีประสิทธิภาพในการปล่อยควัน ดูรูปด้านล่าง:

4ปริมาตรเทคนิค

4.1 เครื่องจักรทั้งเครื่อง: ประกอบด้วยกระบอกรังสี, อุปกรณ์จุดไฟ, กระปุก, กลไกแผ่นความดันและกรอบการสนับสนุน, เครื่องบันทึกอุณหภูมิ, ระบบแก๊ส, การรับและประมวลสัญญาณ, คอมพิวเตอร์ เป็นต้น

4.2 รางตัวอย่าง, แผ่นและแผ่นความดัน: 2 รางตัวอย่างและเครื่องติดตั้งของส่วนอื่น ๆ ผลิตจากรางเหล็กไร้สแตนเลสความหนาผนัง 1.5 มม.ขนาด 25 mm x 25 mm ของท่อเหล็กสี่เหลี่ยมถูกทํา, ขนาดรวมคือ 275 mm * 230 mm.

4.2.2 ป้องกันระดับ ความยาวด้านข้าง 220 มม ความหนา 4 มมบอร์ดป้องกันแนวราบถูกติดตั้งที่ 260mm มากกว่ากรอบฐานโดยสี่ 16mm กว้าง tripod ติดตั้งบนมุมของบอร์ดป้องกัน. การตัดช่องวงกลมที่มีกว้าง 150 มิลลิเมตรในศูนย์กลางของบอร์ด และขอบบนของช่องเปิดถูกตัดเป็น chamfer 45 ° ไปยังระนาบแนวราบและความกว้าง 4 มิลลิเมตรอุปกรณ์ติดตั้ง rack โฮลดิ้งมี 2 ความยาวรากต่ํากว่า 355 mm, 20 มิลลิเมตรกว้างสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสไม้ปรับแนวราบขนาด 25 mm × 25 mm ติดตั้งระหว่างไม้ปรับแนวตั้งสอง.

4.2.3 ไม้ปรับสามารถเลื่อนบนไม้นํา หรือจะสกรูด้วยมือในตําแหน่งที่กําหนดไว้ด้วยสกรู. ไม้ปรับมีกล่องรูตั้งตั้งตรงกลางที่ใช้ในการติดตั้งแท่งเลื่อนแนวตั้งขนาดกว้าง 12 mm และความยาว 148 mm.แผ่นกดสี่เหลี่ยมที่มีความยาวด้าน 180 มิลลิเมตรและความหนา 4 มิลลิเมตรถูกวางบนไม้เลื่อนแผ่นความดันผลักดันพื้นผิวด้านล่างด้านล่างของแผ่นป้องกันผ่านแขนหมุนสมดุล, ซึ่งติดตั้งอยู่ใต้ไม้ปรับแนวราบ และตรงกับปลายล่างของไม้ปรับแนวตั้ง

4.2.4 ปลายหนึ่งของแขนหมุนมีม้วนบนฮับของปลายด้านล่างของสไลเดอร์แนวตั้ง และมีหมักปรับสมดุลติดตั้งที่ปลายอื่นปรับน้ําหนักสามารถสมดุลตัวอย่างของคุณภาพที่แตกต่างกันและสามารถนําแรงกดดันคงที่ของ 20N ระหว่างตัวอย่างและแผ่นป้องกันในระหว่างการทดสอบ เนื่องจากตัวอย่างอาจลดลง, ลดอ่อนและละลาย, มีอุปกรณ์การปรับและการตั้งตําแหน่งเพื่อจํากัดการเคลื่อนไหวขึ้นของแผ่นความดัน, ระยะทางสูงสุดคือ 5 มม.และพัดสามารถใช้ระหว่างแผ่นความดันและแผ่นป้องกัน

4.3 หมึกรังสี

4.3.1 หมึกรังสี: กําลังนาม 3kw ความแรงรังสี: 10kW/m2 ~ 70kW/m2 อุปกรณ์ทําความร้อน อุปกรณ์ทําความร้อน ความยาว 3500mm กว้างของท่อไฟฟ้าสแตนเลส 8.5mmมันม้วนเป็นรูปร่างโต๊ะกลม และติดตั้งในเปลือกปกป้อง. ความสูงรวมของเปลือกเป็น (75±1) มิลลิเมตร, กว้างภายในด้านบนคือ (66±1) มิลลิเมตร, และกว้างภายในด้านล่างคือ (200±3) มิลลิเมตร.ความหนาภายในและภายนอกของโล่เป็น 1 มิลลิเมตรของเหล็กดัดคลิปกลางหนา 10 มิลลิเมตร และความหนาแน่นนามินาลคือ 100 กิโลกรัม / M2 วัสดุประกอบด้วยเส้นใยเซรามิกธาตุความร้อนถูกติดตั้งอย่างมั่นคงบนพื้นผิวภายในของฝาปกป้องผ่านเข็มเหล็ก, และ 4 แคลมป์ถูกติดตั้งที่ห่างกันเท่ากันบนวงกลมของฝาปกป้องเพื่อป้องกันการผ่อนคลายโดยอุบัติเหตุของท่อความร้อนไฟฟ้าที่ด้านล่างของฝาปกป้องเมื่อออกฉายตั้ง, ธาตุทําความร้อนแผลปิดไม่เกิน 10% ของพื้นที่เปิดที่ด้านบนของโล่ปก
