สินค้า

ชื่อแบรนด์: SKYLINE
หมายเลขรุ่น: SL-7601S
MOQ: 1 ชุด
เงื่อนไขการชำระเงิน: ที/ที (เงินฝาก 50%, 50% ก่อนจัดส่ง), แอล/C
ความสามารถในการจัดหา: 10 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
Dongguan, กวางตุ้ง, จีน
ได้รับการรับรอง:
UL1685-2018, ISO 9001
แผ่นเหล็กด้านบนบันได:
610 x 610 x 3.2 มม
แหล่งกำเนิดประกายไฟ:
เตาริบบอนโพรเพน 341 x 30 มม. 242 รู
มาตรฐานที่ใช้บังคับ:
UL 1685-2018
การจัดหลุมเตา:
242 รู 1.35 มม. ใน 3 แถวที่เซ (81/80/81)
เครื่องวัดกระแสพรอเปน:
มิเตอร์วัดอัตราการไหลมวล 230 mm3/s
เครื่องวัดกระแสอากาศ:
มิเตอร์วัดอัตราการไหลมวล 1330 mm3/s
ขนาดภายในห้อง (สxยxส):
3353 x 2438 x 2438 มม
ความยาวเส้นทางแสง:
910 มม.
โครงสร้างห้อง:
แผ่นสแตนเลสพร้อมชั้นฉนวนกันความร้อน ภายในทาสีดำ
แหล่งกำเนิดแสง:
PHILIPS หลอดฮาโลเจนควอทซ์ 100 วัตต์ 12 V DC 2000-3000 ลูเมน
เครื่องตรวจจับแสง:
ตาแมวซิลิคอน
หอเก็บควัน:
ทรงลูกบาศก์ 914 มม. บนทรงกรวยที่มีความชัน 40 องศา
ท่อไอเสีย:
SUS304, ID 405 มม. x ยาว 5500 มม
ท่อไอเสีย:
SUS304, ID 405 มม. x ยาว 5500 มม
บันไดทดสอบ:
SUS304, 305 x 76 x 2400 มม., ระยะห่างรุ่ง 25 มม.
ปริมาณการไหลของไอเสีย:
0.65 +/- 0.5 ลบ.ม./วินาที
ปริมาณการไหลของไอเสีย:
0.65 +/- 0.5 ลบ.ม./วินาที
โพรบแบบสองทิศทาง:
0-200 Pa ความแม่นยำ +/-1 Pa
โพรบแบบสองทิศทาง:
0-200 Pa ความแม่นยำ +/-1 Pa
เซ็นเซอร์อุณหภูมิ:
เทอร์โมคัปเปิลหุ้มชนิด K, สายไฟ 1.5 มม. (GB/T 16839.1-1997)
ระบบควบคุม:
ซอฟต์แวร์ NI LabVIEW + การ์ดเก็บข้อมูล Advantech
แหล่งจ่ายไฟ:
220 โวลต์ / 380 โวลต์ 50 เฮิรตซ์
รายละเอียดการบรรจุ:
กล่องไม้ส่งออกมาตรฐานพร้อมฟิล์มห่อและวัสดุบัฟเฟอร์
สามารถในการผลิต:
10 ชุดต่อเดือน
เน้น:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

คำอธิบายผลิตภัณฑ์
UL1685 อุปกรณ์การทดสอบการเผาไหม้แบบกระจายไฟในกระจายไฟตั้งตรง และการปล่อยควันสําหรับสายไฟฟ้าไฟฟ้าไฟฟ้าสายไฟฟ้า SL-7601S

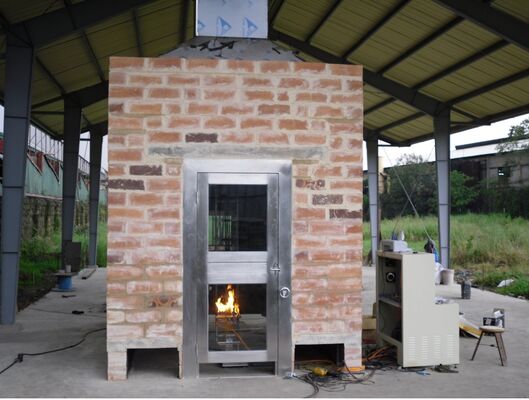

รายการSL-7601Sเป็นระบบทดสอบไฟขนาดใหญ่ที่ประเมินผลการกระจายไฟฟ้าแบบตั้งและการปล่อยควันของสายไฟฟ้าและสายไฟฟ้าไฟฟ้าตามสินค้า:✅ มาตรฐานสําหรับการทดสอบการแพร่กระจายไฟและการปล่อยควันในกระบอกตั้งสําหรับสายไฟฟ้าและสายไฟฟ้า
พื้นที่ใช้งาน
  • กําหนดการแพร่กระจายไฟฟ้าตั้งและปล่อยควันของสายไฟฟ้าและสายไฟฟ้าไฟฟ้าไฟฟ้าตามมาตรฐานการเผาไหม้ FT4
  • วิธีการทดสอบ: สายไฟถูกผูกตั้งตรงกับบันไดและจุดไฟ; ความสูงการเผาไหม้และการสร้างควันจะถูกตรวจสอบหลังจากการทดสอบ
ปริมาตรเทคนิคหลัก
ขนาดภายในห้อง (H x L x W)3353 x 2438 x 2438 มิลลิเมตร
โครงสร้างห้องแผ่นสแตนเลสที่มีชั้นกันความร้อน ด้านในทาสีดํา
หอเก็บควัน914 มิลลิเมตรหอคอยกลม, หลังคาทรงโคลนที่ 40 °
ระดับการทดสอบ (ตู้)SUS304 ระดับบันได 305 (W) x 76 (D) x 2400 (H) มิลลิเมตร, ระยะระยะระยะ 25 มิลลิเมตร; แผ่นเหล็กด้านบน 610 x 610 x 3.2 มิลลิเมตร
แหล่งจุดไฟเครื่องเผาผงพรอพาน กระปุกสแตนเลส ขนาด 341 x 30 มิลลิเมตร ขนาด 242 หลุม ขนาด 1.35 มิลลิเมตร ใน 3 แถว
เครื่องวัดกระแสอากาศ / โพรเปานเครื่องวัดกระแสน้ําหนัก โพรเปาน 230 mm3/s, อากาศ 1330 mm3/s
ระบบแสงแหล่งแสงฮาโลเจนควอตซ์ (100 W, 12 V DC, 2000-3000 lm) และเซลล์แสงซิลิคอน เส้นทางทางแสง 910 mm; ความผ่านแสง 0%-100%
ช่องออกSUS304, 405 mm ID x 5500 mm, ส่วนตรง 3600 mm
กระแสปริมาณอากาศ0.65 ± 0.5 m3/s
โซนด์สองทิศทางระยะ 0-200 Pa ความแม่นยํา ± 1 Pa
เครื่องตรวจจับอุณหภูมิเครื่องเทอร์โมคอปเปิลแบบ K แบบครอบคลุม, กว้างเส้นใย 1.5 mm (GB/T 16839.1-1997)
การควบคุมและการเก็บข้อมูลซอฟต์แวร์ NI LabVIEW และการ์ดการเก็บข้อมูลของ Advantech คอร์ฟในเวลาจริง การบันทึกและพิมพ์รายงานอัตโนมัติ
พลังงานไฟฟ้า220 V / 380 V, 50 Hz
การประกอบระบบ
ห้องทดสอบ, หอเก็บควัน, ช่องสูบ, แหล่งจุดไฟ, ระดับการทดสอบ, ระบบการวัดทางแสง, และการเก็บข้อมูลและหน่วยประมวลผล
