สินค้า

ชื่อแบรนด์: SKYLINE
หมายเลขรุ่น: SL-1666
MOQ: 1 ชุด
เงื่อนไขการชำระเงิน: ที/ที (เงินฝาก 50%, 50% ก่อนจัดส่ง), แอล/C
ความสามารถในการจัดหา: 20 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
Dongguan, กวางตุ้ง, จีน
ได้รับการรับรอง:
UL1666, ISO 9001
มาตรฐานที่ใช้บังคับ:
ยูแอล 1666
ชั้นห้อง:
3 ชั้น ภายใน 1.22 x 2.44 ม
ความสูงของเลเยอร์:
ล่าง 1.22 ม. แรก 3.66 ม. ที่สอง 2.24 ม
วัสดุห้อง:
ผนังอิฐหนา 203 มม. พื้นคอนกรีต 127-203 มม
การเปิดระหว่างชั้น:
305 x 610 มม., 203 มม. จากผนังด้านหลัง, 102 มม. จากผนังด้านข้าง
ประตูทางเข้า:
บนชั้นที่หนึ่งและชั้นที่สอง
แสงภายใน:
โคมไฟป้องกันการระเบิดที่อุณหภูมิสูง
การวัดอุณหภูมิ:
เทอร์โมคัปเปิลชนิด K ของ US OMEGA, 28 AWG, สูงถึง 700 C, ความแม่นยำ 0.1 C
พัดลมแบบแรงเหวี่ยง:
1.5 กิโลวัตต์
การควบคุมความเร็วพัดลม:
อินเวอร์เตอร์ความถี่ Taian ของไต้หวัน
การวัดการไหลของอากาศ:
มิเตอร์วัดการไหลแบบสองทิศทางพร้อมเทอร์โมคัปเปิลและเซ็นเซอร์ความดันดิฟเฟอเรนเชียลไมโคร
เครื่องเขียน:
หัวเตาเหล็ก 1/2 นิ้ว แผ่นกระจายเปลวไฟ 6.4 มม. (กลึง CNC)
จุดระเบิด:
เครื่องจุดไฟซิลิคอนไนไตรด์ 24 V ให้ความร้อนถึง 800-1000 C ในไม่กี่วินาที
รถไฟแก๊ส:
ตัวลด Ito Mirai ของญี่ปุ่น, วาล์วโซลินอยด์ Yataike, ตัวกรอง Guilong ของอิตาลี, ตัวควบคุมการไหลของมวล
ตัวควบคุมการไหลของมวลชน:
US ALICAT, 0-3.5 กรัม/วินาที, +/-0.8%, เอาต์พุต 0-5 V
การเก็บข้อมูล:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
การปล่อยความร้อนจากเตา:
154.5 กิโลวัตต์ ทดสอบ 30 นาที
การก่อสร้างโยธา:
โครงสร้างพื้นฐานที่ลูกค้าจัดเตรียมให้
รายละเอียดการบรรจุ:
กล่องไม้ส่งออกมาตรฐานพร้อมฟิล์มห่อและวัสดุบัฟเฟอร์
สามารถในการผลิต:
20 ชุดต่อเดือน
เน้น:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

คำอธิบายผลิตภัณฑ์

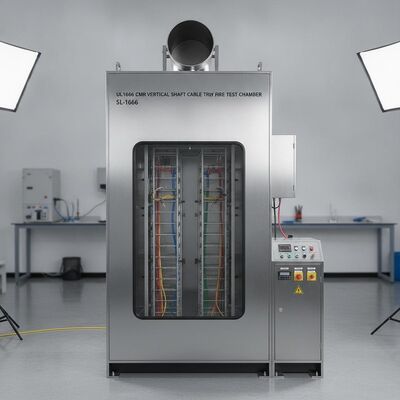

ห้องทดสอบการลามของไฟสำหรับสายเคเบิลแบบช่องแนวตั้ง UL1666 CMR เพื่อการรับรองสารหน่วงไฟ
ห้องทดสอบสายเคเบิล CMR รุ่น SL-1666 จำลองสภาวะการเผาไหม้ของสายเคเบิลหลายเส้นที่ติดตั้งในแนวตั้งในช่องระบายอากาศ และประเมินประสิทธิภาพการหน่วงไฟตามมาตรฐาน UL 1666 ผลการทดสอบที่ผ่านจะได้รับการจัดอันดับเป็นเกรด CMR ตัวอย่างหลายชิ้นจะถูกวางบนช่องแนวตั้ง และใช้หัวเผาที่มีความร้อนปล่อยออกมา 154.5 kW
เป็นเวลา 30 นาที เกณฑ์การผ่าน: เปลวไฟจะต้องไม่ลุกลามไปยังส่วนบนของห้องสูง 12 ฟุต และอุณหภูมิจะต้องไม่เกิน 454.4°C ความหนาแน่นของควันไม่รวมอยู่ในการทดสอบนี้ ห้องทดสอบการเผาไหม้โครงสร้างห้อง
3 ชั้น, ภายใน 1.22 x 2.44 ม.; ชั้นล่างสูงอย่างน้อย 1.22 ม., ชั้นแรกสูง 3.66 ม., ชั้นที่สองสูง 2.24 ม. แต่ละชั้นมีช่องเปิดขนาด 305 x 610 มม.
วัสดุก่อสร้าง ผนังสร้างจากอิฐหนา 203 มม., พื้นระหว่างชั้นคอนกรีตหล่อหนา 127-203 มม.
ช่องเปิดระหว่างชั้น 305 x 610 มม., ห่างจากผนังด้านหลัง 203 มม. และห่างจากผนังด้านข้าง 102 มม.
ช่องเปิดด้านบน ช่องระบายอากาศด้านบนสำหรับปล่อยควันระหว่างการทดสอบ
การเข้าถึงและแสงสว่าง ประตูทางเข้าที่ชั้นแรกและชั้นที่สองสำหรับติดตั้งตัวอย่างและเทอร์โมคัปเปิล; แสงสว่างภายในที่ทนต่อการระเบิดที่อุณหภูมิสูง
การวัดอุณหภูมิ เทอร์โมคัปเปิลชนิด K ของ US OMEGA, 28 AWG, รองรับอุณหภูมิสูงสุด 700°C, ความแม่นยำ 0.1°C, ตรวจสอบผ่านซอฟต์แวร์
หมายเหตุ: การก่อสร้างโยธา / โครงสร้างพื้นฐานจัดทำโดยลูกค้า ระบบจ่ายอากาศ
พัดลมแบบแรงเหวี่ยง 1.5 kW ให้ปริมาณอากาศทดสอบตามมาตรฐานที่กำหนด
อินเวอร์เตอร์ความถี่ Taiwan Taian เพื่อควบคุมความเร็วพัดลมและปริมาณอากาศในห้อง
  • เครื่องวัดการไหลแบบสองทิศทางพร้อมเทอร์โมคัปเปิลและเซ็นเซอร์วัดความดันแตกต่างขนาดเล็กเพื่อวัดและแสดงการไหลของอากาศเข้า
  • แหล่งกำเนิดประกายไฟ
  • หัวเผา: หัวเผาเหล็กขนาด 1/2 นิ้ว พร้อมแผ่นกระจายเปลวไฟเหล็กขนาด 6.4 มม., ผลิตด้วยเครื่อง CNC ตามขนาดมาตรฐาน
การจุดระเบิด: ตัวจุดประกายไนไตรด์ซิลิคอน, 24 V, ร้อนถึง 800-1000°C ภายในไม่กี่สิบวินาที; ควบคุมด้วยซอฟต์แวร์
  • ระบบจ่ายแก๊ส
  • ชุดแก๊สประกอบด้วยวาล์วลดแรงดัน Japan Ito Mirai, วาล์วโซลินอยด์ Taiwan Yataike, วาล์วกันกลับแก๊ส, ตัวกรองแก๊ส Italy Guilong, ตัวแยกน้ำมัน-น้ำ Taiwan Yataike และตัวควบคุมการไหลมวลแก๊ส US ALICAT, ติดตั้งในตู้ควบคุมแบบตะแกรงโลหะ
ตัวควบคุมการไหลมวล: US ALICAT, ช่วง 0-3.5 กรัม/วินาที, ความแม่นยำ ±0.8%, เอาต์พุต 0-5 V, ตั้งค่าได้ด้วยซอฟต์แวร์
  • เวลาเผาไหม้และพารามิเตอร์อื่นๆ ตั้งค่าผ่านซอฟต์แวร์
  • ระบบเก็บข้อมูลคอมพิวเตอร์
  • บอร์ดเก็บข้อมูล Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, พร้อมคอนโทรลเลอร์ OMRON CP1H-XA40DR-A และโมดูลอุณหภูมิ CP1W-TS004 การแสดงผล: แสดงเทอร์โมคัปเปิล 8 ตัวที่ชั้นที่สองและ 1 ตัวที่ชั้นแรก, ตรวจสอบโดยอัตโนมัติว่าอุณหภูมิห้องเป็นไปตามข้อกำหนดก่อนการทดสอบหรือไม่, และแสดงความเร็วลมและความเร็วไอเสีย
